Тормозной барабан - снятие и установка

Степень сложности: 4.
Время выполнения: 1,5 часа.
Снятие:

1. Надежно устанавливаем автомобиль на смотровую яму или эстакаду (см. "Стандартные операции"), стояночный тормоз при этом не используем.

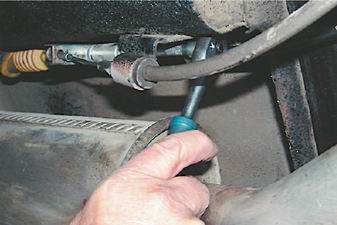

2. Накидным или торцовым ключом на 10 откручиваем 4 гайки крепления теплозащитного кожуха днища над дополнительным глушителем.

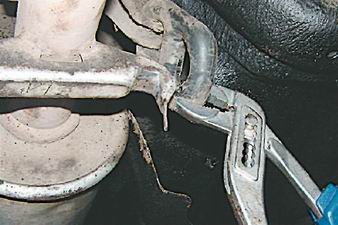

3. Пассатижами снимаем резиновые подушки крепления дополнительного глушителя

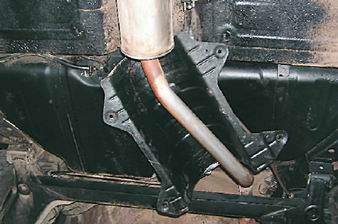

4. Отжав дополнительный глушитель вниз, снимаем кожух.

5. Глубокой головкой на 13 с удлинителем и трещоткой полностью откручиваем регулировочную гайку уравнителя троса стояночного тормоза.

6. Снимаем заднее колесо (см. "Стандартные операции").

7. Крестовой отверткой откручиваем установочный винт барабана и снимаем барабан.

8. Если снятие тормозного барабана затруднено, то аккуратно обстукиваем его молотком через деревянную прокладку по окружности.

Установка:

Для облегчения установки тормозного барабана следует закрутить на несколько оборотов храповую гайку автомата регулировки зазора, отжав для этого шлицевой отверткой рычаг регулятора.

Перед установкой тормозного барабана рекомендуется очистить от загрязнений и коррозии посадочные места на барабане и ступице, а также нанести не них тонкий слой графитовой смазки.

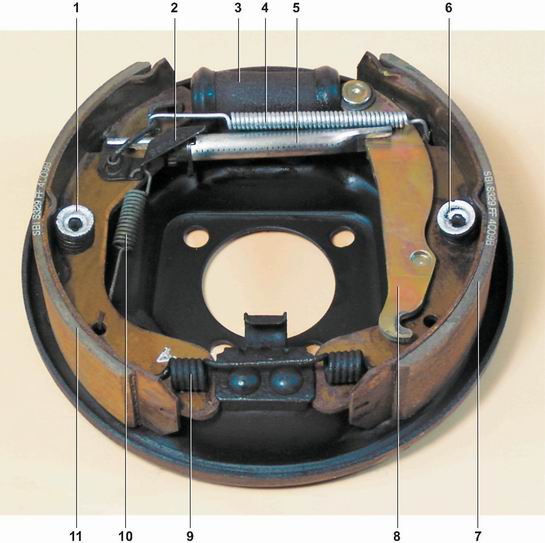

1, 6 - фиксаторы осей колодок; 2 - серьга регулятора; 3 - тормозной цилиндр; 4 - верхняя стяжная пружина; 5 - рычаг регулятора; 7 - задняя тормозная колодка; 8 - разжимной рычаг стояночного тормоза; 9 - нижняя стяжная пружина; 10 - пружина регулятора; 11 - передняя тормозная колодка

Установку остальных снятых при разборке деталей производим в обратной последовательности.

После установки тормозного барабана необходимо регулируем зазор между тормозными колодками и барабаном. Для этого многократно нажимаем на педаль тормоза, пока не прекратятся щелчки в тормозных механизмах, а также отрегулировать натяжение троса стояночного тормоза (см. "Привод стояночного тормоза - проверка и регулировка").
