Пусковой механизм - разборка и сборка

Разбирать пусковой механизм приходится обычно при ослаблении или поломке возвратной спиральной пружины рычага.

Разборка

1. Снимаем с мотоцикла все детали моторной передачи, как было описано выше.

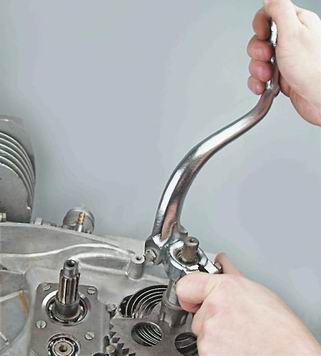

2. Надеваем на вал пускового механизма рычаг в произвольном положении и закрепляем его болтом.

3. Поворачиваем рычаг по часовой стрелке и одновременно тянем его вместе с валом на себя. Пружина при этом стремится повернуть вал в противоположную сторону. Делаем несколько оборотов рычагом против часовой стрелки, ослабляя затяжку пружины.

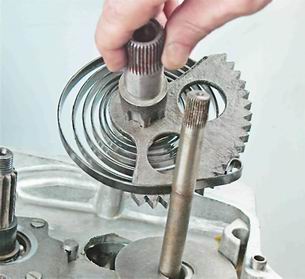

4. Снимаем рычаг и вынимаем сектор вместе с пружиной.

Сборка

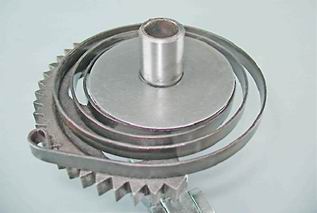

1. Под пружиной установлена шайба, ее рекомендуется "приклеить" пластичной смазкой к картеру, чтобы она не смещалась при сборке.

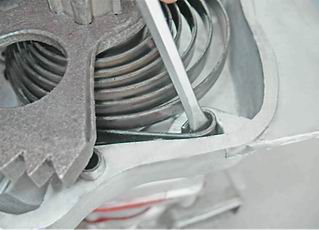

2. Сначала заводим конец пружины в гнездо картера.

3. Поворачивая вал рычагом по часовой стрелке, взводим пружину на 2,5 оборота и осаживаем зубчатый сектор в картер до упора.

4. Устанавливаем остальные детали в обратной последовательности (см. выше).
