Внутреннее зеркало заднего вида и противосолнечный козырек

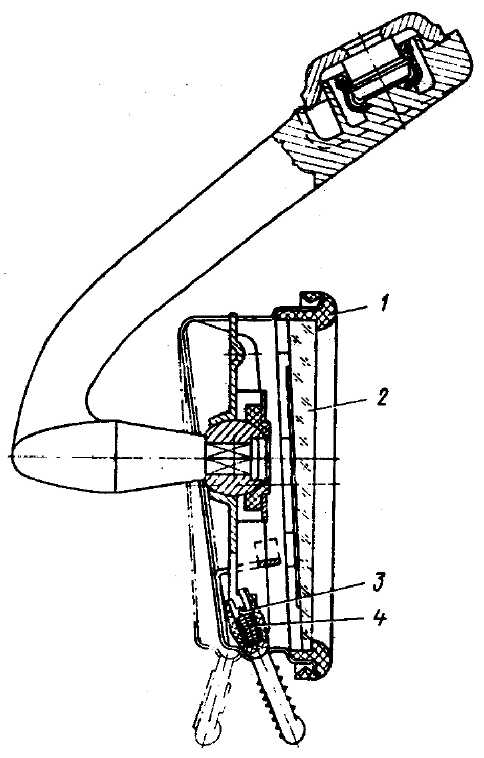

Рис. 274. Внутреннее зеркало заднего вида: 1 - рамка; 2 - зеркало; 3 - ось переключателя; 4 - пружина переключателя

Замену пружины 4 (рис. 274) переключателя производите в следующем порядке:

1. Снимите зеркало, вывернув два винта его крепления.

2. Разберите зеркало, для чего отсоедините рамку 1 с зеркалом 2 от корпуса, нагрев рамку в струях теплого воздуха. Разбирайте зеркало осторожно, не повредив рамку 1, зеркало 2 и корпус.

3. Выньте ось переключателя 3, под которой находятся его пружины 4.

4. Замените пружины 4 переключателя.

5. Соберите зеркало, для чего сначала вставьте ось 3 в переключатель, затем наденьте рамку с зеркалом так, чтобы корпус своим краем вошел в паз пластмассовой рамки.

Рис. 275. Противосолнечный козырек: 1 - ось; 2 - винт; 3 - щиток козырька; 4 - стопор; 5 - пружина; 6 - кронштейн

Если щиток 3 (рис. 275) козырька не удерживается в выбранном положении на оси 1, то это устраняется затяжкой винта 2. Если щиток козырька вместе с осью не фиксируется относительно кронштейна 6, то это происходит из-за поломки пружины 5 или стопора 4 крепления пружины на оси, а также из-за ослабления пружины.

Для устранения неисправностей снимите козырек, вывернув два винта его крепления к кузову, и замените пружину или стопор.

Возможные неисправности арматуры и принадлежностей кузова см. в табл. 51.
