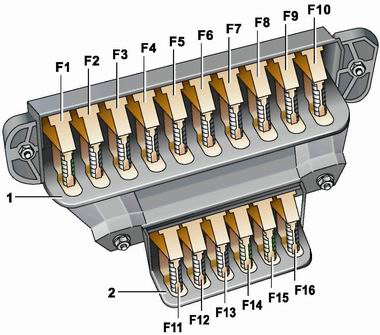

Блоки плавких предохранителей цепей электрооборудования (основной и дополнительный) установлены в салоне слева от рулевой колонки под панелью приборов. Номера предохранителей нанесены на крышках блоков. В зависимости от силы максимального тока предохранители имеют разные цвета:
16A - зеленый.
№ |
Ток, (А) |
Защищаемые цепи |
F1 |
16 |
Звуковые сигналы
Плафоны освещения салона
Прикуриватель
Лампы сигналов торможения
Часы |
F2 |
8 |
Электродвигатель отопителя
Электродвигатели стеклоочистителя и омывателя ветрового стекла
Реле стеклоочистителя |
F3 |
8 |
Левые фары (дальний свет)
Контрольная лампа включения дальнего света |
F4 |
8 |
Правые фары (дальний свет) |
F5 |
8 |
Левая фара (ближний свет) |
F6 |
8 |
Правая фара (ближний свет)
Фонарь заднего противотуманного света |
F7 |
8 |
Лампы габаритного света (левый фонарь габаритного света и указателя поворота, правый задний фонарь)
Лампа освещения багажника
Лампы подсветки щитка приборов
Лампа подсветки гнезда прикуривателя
Лампа правого фонаря освещения номерного знака |
F8 |
8 |
Лампы габаритного света (правый фонарь габаритного света и указателя поворота, левый задний фонарь)
Лампа левого фонаря освещения номерного знака
Подкапотная лампа
Контрольная лампа включения наружного освещения |
F9 |
8 |
Указатель давления масла, контрольная лампа недостаточного давления масла
Указатель температуры жидкости в системе охлаждения
Указатель уровня топлива, контрольная лампа резерва топлива
Указатели поворота, контрольная лампа указателей поворота и аварийной световой сигнализации
Лампа освещения вещевого ящика
Лампы света заднего хода
Контрольная лампа включения стояночного тормоза и реле контрольной лампы |
|
|
Контрольная лампа аварийного состояния рабочей тормозной системы
Контрольная лампа заряда аккумуляторной батареи
Реле указателей поворота
Тахометр
Обмотка реле обогрева заднего стекла
Электромагнитный клапан карбюратора
Контрольная лампа прикрытия воздушной заслонки карбюратора |
F10 |
8 |
Регулятор напряжения
Обмотка возбуждения генератора |
F11 |
8 |
Резервный |
F12 |
8 |
Резервный |
F13 |
8 |
Резервный |
F14 |
16 |
Элемент обогрева заднего стекла |
F15 |
16 |
Электродвигатель вентилятора системы охлаждения двигателя |
F16 |
8 |
Выключатель аварийной сигнализации и указателей поворота в режиме аварийной сигнализации |
