Расположение основных узлов и агрегатов автомобиля

Подкапотное пространство автомобиля: 1 - реле контрольной лампы заряда аккумуляторной батареи; 2 - реле включения ближнего света фар; 3 - реле включения дальнего света фар; 4 - воздушный фильтр; 5 - крышка маслозаливной горловины; 6 - двигатель; 7 - главный тормозной цилиндр; 8 - вакуумный усилитель тормозов; 9 - бачок гидропривода тормозов; 10 - бачок гидропривода выключения сцепления; 11 - расширительный бачок системы охлаждения двигателя; 12 - регулятор напряжения; 13 - реле включения электродвигателя вентилятора системы охлаждения; 14 - бачок омывателя ветрового стекла; 15 - катушка зажигания; 16 - топливный насос; 17 - масляный фильтр; 18 - распределитель зажигания; 19 - пробка радиатора; 20 - электровентилятор радиатора; 21 - радиатор; 22 - аккумуляторная батарея

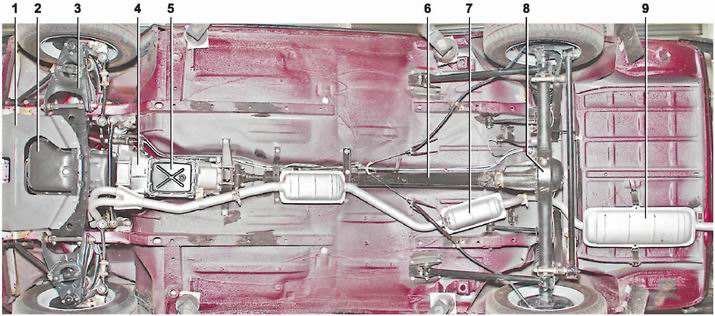

Вид автомобиля снизу: 1 - грязезащитный щиток; 2 - поддон картера двигателя; 3 - передняя подвеска; 4 - сцепление; 5 - коробка передач; 6 - карданная передача; 7 - дополнительный глушитель; 8 - задний мост; 9 - основной глушитель
