Задний фонарь и фонарь освещения номерного знака - замена ламп, снятие и установка
Расположение ламп в секциях заднего фонаря и фонарь освещения номерного знака:
1 - лампа указателя поворота A12-21-3 (P21W); 2 - лампа света заднего хода A12-21-3 (P21W); 3 - лампа габаритного света A12-5 (T5W); 4 - лампа сигнала торможения A12-21-3 (P21W); 5 - фонарь освещения номерного знака, лампа A12-5 (T5W)1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к TO и ремонту").
2. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. "Аккумуляторная батарея - снятие и установка").
Замена ламп заднего фонаря
3. Для замены ламп левого фонаря со стороны багажника отворачиваем пластмассовую гайку крепления рассеивателя.
4. Для доступа к гайке правого фонаря крестовой отверткой отворачиваем саморез крепления лючка в накладке топливного бака.
5. Снимаем лючок и отворачиваем гайку.

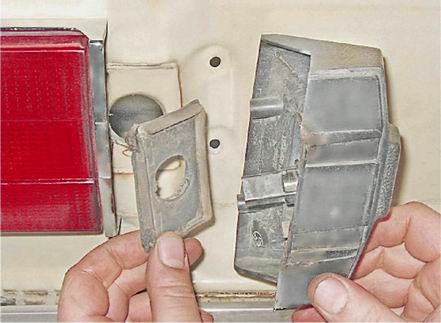

6. Снимаем рассеиватель фонаря.
7. Утопив и повернув против часовой стрелки, вынимаем лампу из патрона.
Замена лампы фонаря освещения номерного знака
8. Нажатием сверху освобождаем патрон и вынимаем его из держателя фонаря.
9. Утопив и повернув против часовой стрелки, вынимаем лампу из патрона.
10. Устанавливаем патрон в фонарь ориентируя его выступ А вертикально вниз, так чтобы выступ попал в вырез Б держателя. Нажав, фиксируем патрон в держателе.
Снятие заднего фонаря
11. Снимаем заднюю облицовку багажника (см. "Задний бампер - снятие и установка").

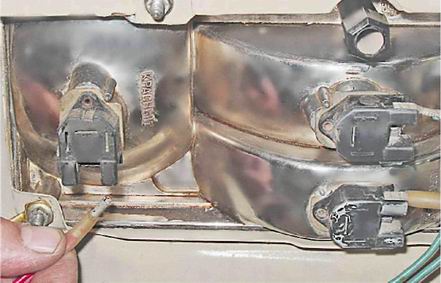

12. Пометив или запомнив расположение проводов, отсоединяем их от выводов фонаря.

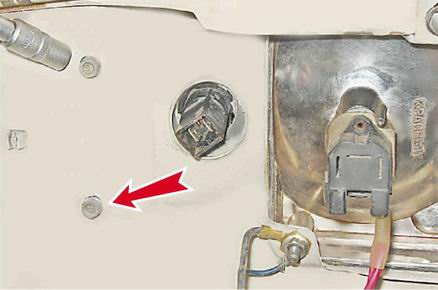

13. Торцовым ключом на 8 мм отворачиваем четыре гайки крепления фонаря. Под нижней внутренней гайкой крепления фонаря находится "массовый" провод.
14. Снимаем задний фонарь.
Снятие фонаря освещения номерного знака
15. Отсоединяем колодку проводов от патрона фонаря.
16. Торцовым ключом на 8 мм отворачиваем две гайки крепления фонаря.
17. Снимаем фонарь с резиновой прокладкой.
Установка
Установка всех снятых деталей выполняется в обратной последовательности.
