Экономайзер принудительного холостого хода (ЭПХХ) - проверка и замена
Проверка
1. Если двигатель не работает или работает неустойчиво на холостом ходу, то возможно, что в результате негерметичности диафрагмы клапан экономайзера полностью или частично перекрывает подачу топлива. Для проверки шланг подвода разрежения (от впускного трубопровода к электропневмоклапану) подключаем к штуцеру экономайзера. Запускаем двигатель. В том случае, если двигатель начинает устойчиво работать, клапан экономайзера исправен. Если нет - то повреждена его диафрагма (или негерметичен сам шланг).

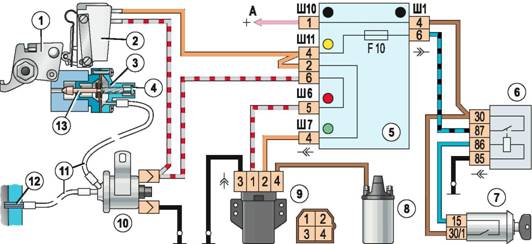

Система экономайзера принудительного холостого хода (ЭПХХ): 1
- рычаг привода дроссельных заслонок; 2 - микропереключатель; 3 - экономайзер; 4 - винт количества смеси; 5 - монтажный блок реле и предохранителей; 6 - реле зажигания; 7 - выключатель зажигания; 8 - катушка зажигания; 9 - блок управления электропневмоклапаном; 10 - электропневмоклапан; 11 - шланги; 12 - впускной трубопровод; 13 - игла клапана экономайзера2. Клапан экономайзера может застрять в открытом положении и не перекрывать подачу топлива (в этом случае наблюдается повышенный расход топлива). При этом двигатель работает устойчиво на холостом ходу. Для проверки клапана запускаем двигатель и в режиме холостого хода отсоединяем от выводов электромагнитного клапана один из проводов (см. "Электропневмоклапан - проверка и замена"). В том случае, если двигатель продолжает работать, возможно, не герметична диафрагма экономайзера (или неисправен электропневмоклапан). Для проверки снимаем (см. ниже) и осматриваем диафрагму, при наличии разрывов или трещин заменяем ее.
Замена
Заменить диафрагму экономайзера можно, не снимая карбюратор, но для наглядности работа показана на снятом карбюраторе.
1. Отсоединяем шланг, соединяющий экономайзер с электропневмоклапаном и колодки проводов от выводов микропереключателя (см. "Карбюратор - снятие и установка").
2. Крестовой отверткой отворачиваем два винта крепления кронштейна микропереключателя и экономайзера.
3. Снимаем кронштейн микропереключателя и извлекаем экономайзер из корпуса дроссельных заслонок.
4. Снимаем прокладку, установленную между экономайзером и корпусом, и проверяем ее состояние. При повреждении прокладки заменяем ее.
5. Крестовой отверткой отворачиваем два винта крепления крышки экономайзера.
6. Снимаем крышку экономайзера.
7. Проверяем состояние диафрагмы. При наличии разрывов и трещин заменяем диафрагму. Если соединение диафрагмы и иглы неразборное, заменяем экономайзер в сборе.
Установка
1. Установка всех снятых деталей выполняется в обратной последовательности.
2. После установки экономайзера регулируем холостой ход (см. "Холостой ход - регулировка").
