Описание конструкции

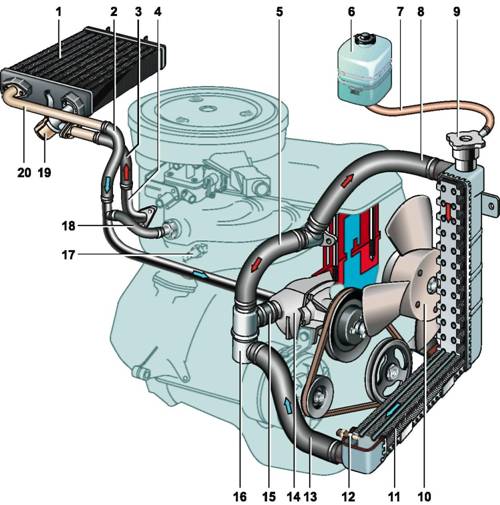

Система охлаждения поддерживает оптимальный тепловой режим двигателя путем регулируемого отвода тепла от наиболее нагревающихся деталей. Система охлаждения двигателя - жидкостная, герметичного типа, с принудительной циркуляцией охлаждающей жидкости и расширительным бачком.

К системе охлаждения подключен радиатор отопителя салона автомобиля. Нагретая охлаждающая жидкость из головки блока цилиндров поступает по шлангу через открытый кран в радиатор отопителя, а затем (через трубку отвода жидкости) - в насос охлаждающей жидкости.

Насос охлаждающей жидкости - центробежный, приводится в действие от шкива коленчатого вала клиноременной передачей. Насос состоит из корпуса и крышки, изготовленных из алюминиевого сплава. Крышка крепится гайками к четырем шпилькам, ввернутыми в корпус насоса. Между корпусом и крышкой установлена уплотнительная прокладка. Валик насоса вращается в двухрядном закрытом подшипнике. На передний конец валика напрессован фланец шкива привода насоса, а на задний - чугунная или пластмассовая крыльчатка.

Радиатор - вертикальный, трубчато-пластинчатый, с двумя пластмассовыми бачками и алюминиевой сердцевиной. Радиатор установлен на двух резиновых подушках и крепится к кузову двумя болтами. Заливная горловина радиатора закрывается герметично пробкой и соединяется шлангом с расширительным бачком. Пробка радиатора имеет выпускной (паровой) клапан, поджимаемый пружиной к посадочному пояску заливной горловины, и впускной клапан, через который радиатор соединен с расширительным бачком. Впускной клапан не прижат к седлу и имеет зазор 0,5-1,1 мм, что обеспечивает впуск и выпуск охлаждающей жидкости в расширительный бачок при нагреве или охлаждении. При резком увеличении температуры или закипании жидкости впускной клапан не успевает выпустить жидкость в расширительный бачок и закрывается, разобщая систему с расширительным бачком. Когда, вследствие дальнейшего нагрева жидкости, происходит увеличение давления до 50 кПа, открывается выпускной клапан и часть жидкости начинает поступать в расширительный бачок. Расширительный бачок закрыт пробкой с резиновым клапаном, поддерживающим давление в бачке, близкое к атмосферному.

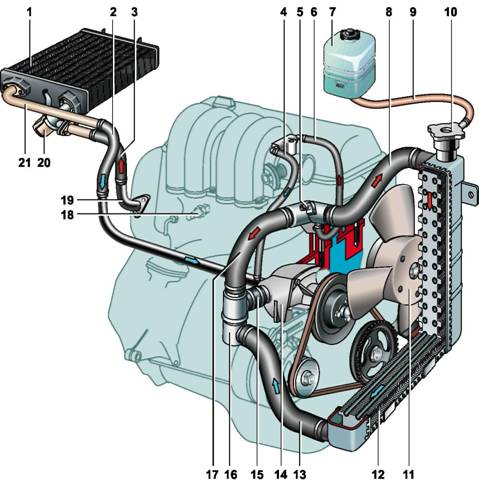

Электровентилятор установлен за радиатором. Для уменьшения шума при работе лопасти крыльчатки вентилятора имеют переменный по радиусу угол установки и шаг. Электровентилятор карбюраторного двигателя включается от датчика, ввернутого в нижнюю часть правого бачка радиатора. На автомобилях ранних выпусков с постоянной принудительной вентиляцией датчик включения вентилятора и электровентилятор не устанавливались. Крыльчатка вентилятора крепилась к шкиву насоса охлаждающей жидкости и вращалась постоянно при работающем двигателе. На впрысковом двигателе электровентилятор управляется командами ЭБУ (через реле). Исходными данными для этих команд служит сигнал датчика температуры охлаждающей жидкости, установленного в отводящем патрубке системы охлаждения.

Термостат системы охлаждения служит для поддержания требуемого теплового режима работы двигателя и ускорения его прогрева. При температуре охлаждающей жидкости ниже 80°С основной клапан термостата закрыт, а перепускной - открыт. Жидкость циркулирует из рубашки охлаждения блока цилиндров через перепускной клапан термостата к насосу, который снова подает жидкость в рубашку охлаждения, минуя радиатор (малый круг). Этим обеспечивается быстрый прогрев двигателя. Температура начала открытия основного клапана термостата должна находиться в интервале 80,6-81,5°С. Полный ход основного клапана должен составлять не менее 6 мм. При нагреве жидкости выше 94°С основной клапан термостата полностью открывается, а перепускной закрывается. Жидкость поступает из рубашки охлаждения через подводящий шланг к радиатору. От радиатора жидкость по отводящему шлангу проходит через основной клапан термостата к насосу, который вновь подает жидкость в рубашку охлаждения (большой круг). В интервале температур 80-94°С клапаны термостата находятся в промежуточном положении и жидкость циркулирует как по малому, так и по большому кругу. Независимо от положения клапанов термостата, при открытом кране отопителя жидкость всегда циркулирует через радиатор отопителя. Кроме того, жидкость постоянно циркулирует через узел подогрева впускного трубопровода или корпуса дроссельной заслонки (на впрысковом двигателе).
