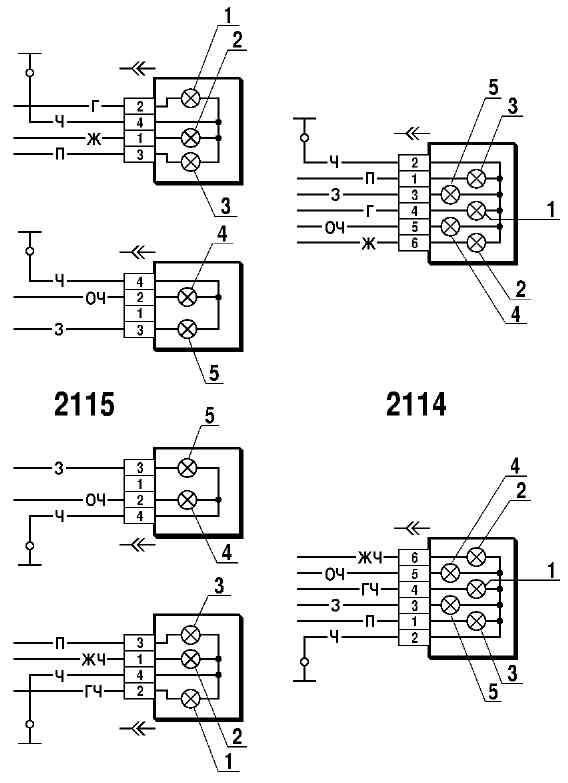

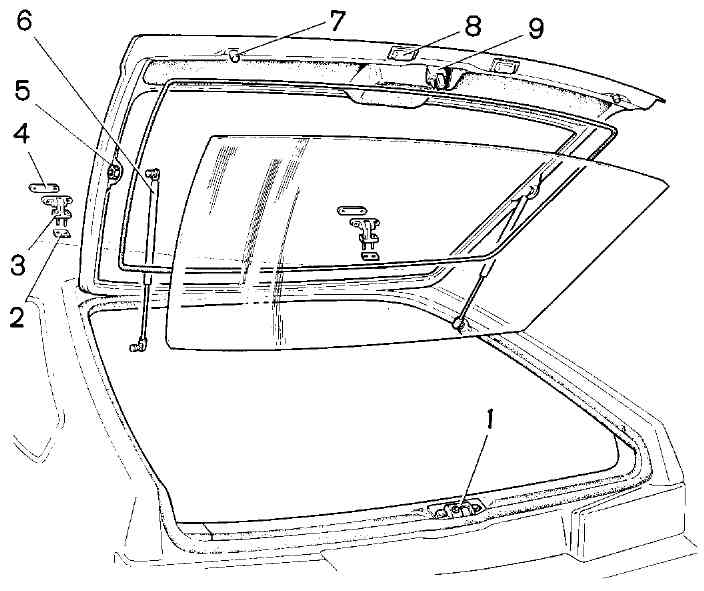

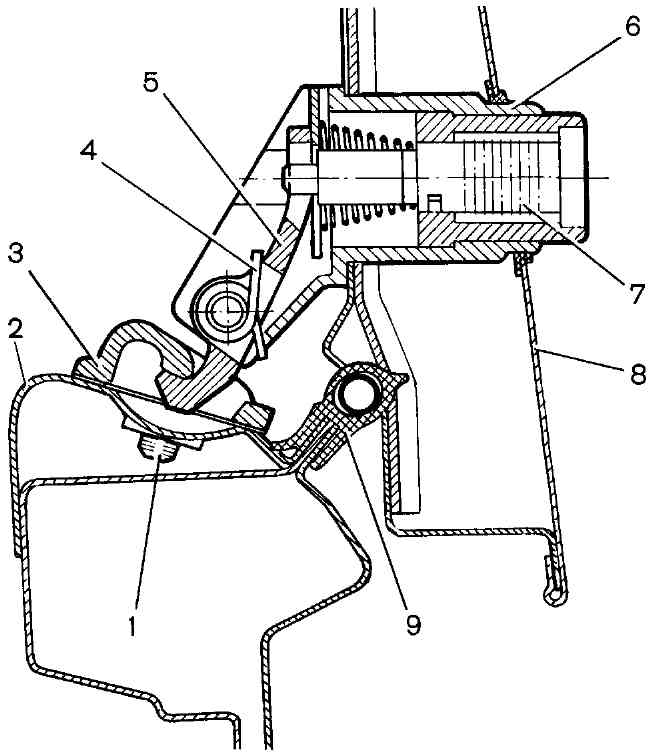

Автомобиль ВАЗ-2114-20Автомобили ВАЗ-2114 отличаются от автомобилей ВАЗ-2115 в основном кузовом - кузов типа хетчбэк, несущей конструкции, пятидверный. Очиститель заднего стекла Схема включения очистителя заднего стекла приведена на рис. 9-45. Рис. 9-45. Схема включения очистителя и омывателя заднего стекла: 1 - монтажный блок; 2 - выключатель зажигания; 3 - реле разгрузки выключателя зажигания; 4 - электродвигатель очистителя заднего стекла; 5 - электродвигатель омывателя заднего стекла; 6 - переключатель очистителя и омывателя заднего стекла; А - к источникам питанияОчиститель 4 и электродвигатель омывателя 5 включаются переключателем 6. Омывающая жидкость подается на заднее стекло, только пока рычаг переключателя находится в положении 9. Очиститель заднего стекла состоит из моторедуктора, рычага и щетки. Укладка рычага со щеткой правая по ходу движения автомобиля. В моторедукторе очистителя установлен термобиметаллический предохранитель для защиты от перегрузок. Конструкция моторедуктора допускает его разборку для устранения мелких неисправностей (зачистка коллектора и т.д.). Методы разборки и сборки аналогичны описанным выше (в разделе "Электрооборудование" настоящего руководства) для моторедуктора очистителя ветрового стекла. У очистителя заднего стекла при нагрузке моторедуктора моментом 0,49 Н·м (0,05 кгс·м), напряжении питания 14 В и окружающей температуре 25+10°С число двойных ходов вала моторедуктора должно быть 50+5 мин-1, а потребляемая сила тока не более 2 А. Задние фонари На автомобилях ВАЗ-2114 устанавливаются задние фонари другой конструкции (рис. 9-46) Рис. 9-46. Задние фонари автомобилей ВАЗ-2115 и 2114 в сравнении: 1 - лампы указателей поворота; 2 - лампы габаритного света; 3 - лампы стоп-сигнала; 4 - лампы противотуманного света; 5 - лампы света заднего ходаКузов Кузов автомобиля типа хетчбэк, несущей конструкции, пятидверный, цельнометаллический, сварной. Боковые двери с опускными стеклами. Дверь задка открывается вверх и фиксируется двумя газонаполненными упорами 6 (рис. 9-47). На двери задка установлен очиститель и омыватель заднего стекла. Заднее сиденье складывается, что позволяет значительно увеличить багажный отсек. Рис. 9-47. Снятие двери задка: 1 - фиксатор двери задка; 2 и 4 - прокладки; 3 - петля; 5 - резьбовое отверстие; о - газонаполненный упор двери; 7 - буфер; 8 - фонарь освещения номерного знака; 9 - замокВ связи с изменением конструкции задка изменилась конструкция заднего пола, панелей боковин и крыши, заднего окна. Методы замены и ремонта этих узлов и деталей остаются теми же, что и для автомобиля ВАЗ-2115. Снятие и установка двери задка Рис. 9-48. Схема омывателей стекол автомобиля ВАЗ-2114: 1 - бачок; 2 - кронштейн; 3 - датчик указателя уровня жидкости; 4 - пробка; 5 - насос омывателя; 6 - шланг омывателя стекла двери задка; 7 - жиклер омывателя стекла двери задка; 8 - жиклер омывателя ветрового стеклаДля снятия двери задка снимите рычаг стеклоочистителя, отсоедините шланг 6 (рис. 9-48) от жиклера омывателя заднего стекла, отсоедините электрические провода, откройте дверь до отказа, выверните пальцы упоров 6 (см. рис. 9-47) из резьбовых отверстий 5 и снимите упоры. Придерживая дверь, выверните болты крепления подвижных звеньев петель 3 к кузову, снимите упоры и дверь в сборе. Если возникла необходимость, то снимите обивку двери, замок (рис. 9-49) и стеклоочиститель. Рис. 9-49. Замок двери задка: 1 - болт крепления фиксатора; 2 - поперечина передка; 3 - фиксатор; 4 - пружина крючка; 5 - крючок; 6 - корпус замка; 7 - цилиндр привода замка; 8 - дверь задка; 9 - уплотнитель проема двериУстановку двери выполняйте в обратном порядке. При необходимости регулировки положения двери в проеме кузова ослабьте гайки неподвижных петель и, за счет увеличенных отверстий в кузове, отрегулируйте зазоры по периметру двери. По окончании регулировки заверните гайки. Если дверь задка закрывается слишком туго, то ослабьте крепление фиксатора 3 и, за счет увеличенных отверстий, сместите его в нужное положение. Перед регулировкой рекомендуется очертить контуры фиксатора на кузове. По окончании регулировки заверните болты его крепления. |
||||
