Задний фонарь - замена ламп, снятие и установка
Порядок выполнения
1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к ТО и ремонту").
2. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. "Аккумуляторная батарея - снятие и установка").
Расположение ламп
в секциях заднего фонаря: 1 - лампа указателя поворота А12-21-3 (P21W); 2 - двухнитиевая лампа габаритного света и сигнала торможения А12-21+53. Крестовой отверткой отворачиваем винт крепления фонаря.
4. Снимаем фонарь вместе с резиновым уплотнителем, выводя из зацепления с кузовом нижние установочные выступы фонаря.
5. Для замены лампы отворачиваем пластмассовую гайку винта крепления рассеивателя.

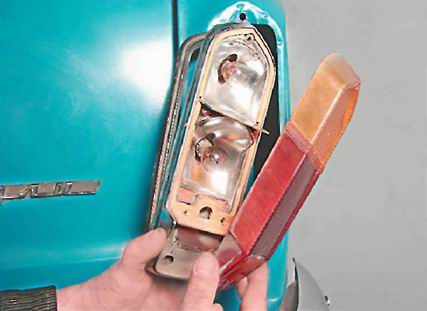

6. Снимаем рассеиватель фонаря.

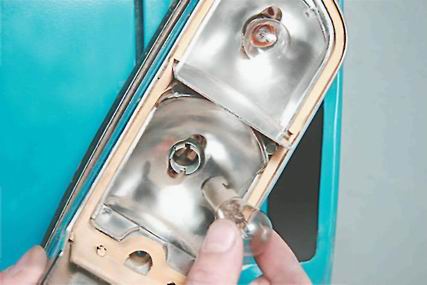

7. Утопив и повернув против часовой стрелки, вынимаем лампу и заменяем ее.

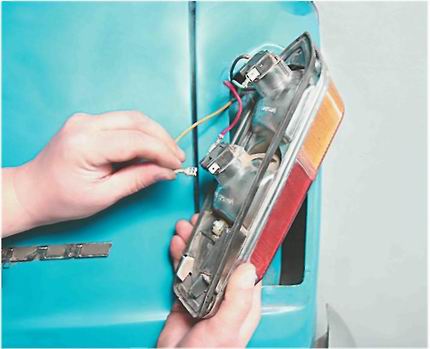

8. Для снятия фонаря, пометив или запомнив взаимное расположение проводов, отсоединяем их от выводов фонаря.
Установка
Сборка и установка всех снятых деталей выполняется в обратной последовательности.
