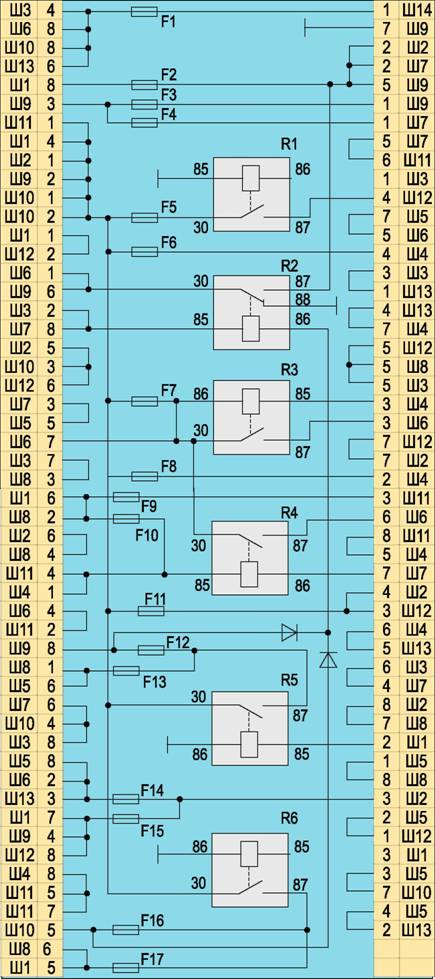

Схема соединений блока реле и предохранителей

Схема соединений блока реле и предохранителей: R1 - реле включения обогрева заднего стекла; R2 - реле включения очистителей и омывателей фар (если установлены); R3* - реле включения звуковых сигналов; R4* - реле включения электровентилятора системы охлаждения двигателя; R5 - реле включения дальнего света фар; R6 - реле включения ближнего света фар

* В вариантном исполнении вместо реле может быть установлена перемычка
