эксплуатация, техническое обслуживание, ремонт автомобиля Lada 112 с 8 и 16-клапанными двигателями 1,5i и 1,6i
Привод механизма переключения передач - снятие, установка и регулировка
Для выполнения регулировки требуются:
- смотровая яма или эстакада;
- помощник;
- рулетка.
Снятие
1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к техническому обслуживанию и ремонту").
2. Снимаем накладку туннеля пола (см. "Накладка туннеля пола - снятие и установка").

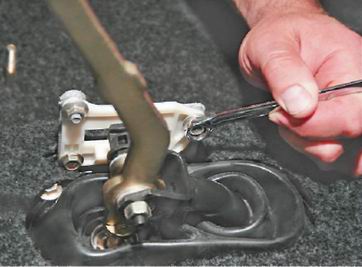

3. Накидным ключом на 10 мм отворачиваем винт и две гайки крепления пластмассовой накладки, блокирующей включение передачи заднего хода.
4. Снимаем накладку с кронштейна.

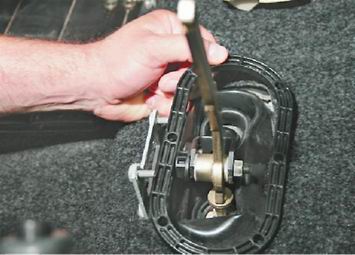

5. Торцовым ключом на 10 мм отворачиваем шесть гаек крепления прижимной пластины.
6. Снимаем прижимную пластину со шпилек.
7. Снимаем резиновый чехол.
8. Снимаем реактивную тягу (см. "Реактивная тяга - снятие и установка").

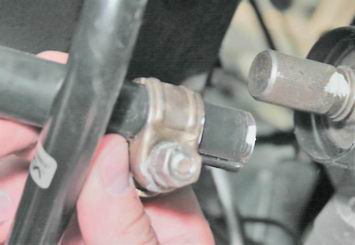

9. Помечаем взаимное положение тяги привода и шарнира.

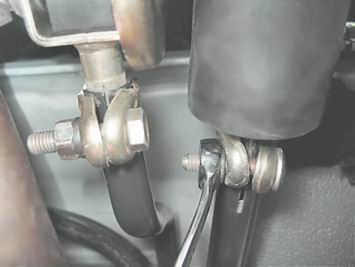

10. Накидным ключом на 13 мм отворачиваем гайку стяжного болта и разжимаем хомут.
11. Отсоединяем тягу от шарнира механизма выбора передач.
12. Снимаем тягу в сборе с рычагом и обоймой с автомобиля.
Установка

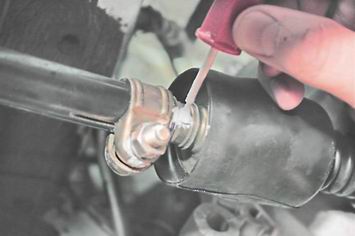

Устанавливаем тягу в обратной последовательности и наносим на резьбовую часть болтов крепления тяги пластичную смазку, совмещаем нанесенные перед разборкой метки.
Регулировка
Замечание.
Для регулировки привода необходим специальный шаблон, но если его нет, то привод можно отрегулировать с помощью помощника

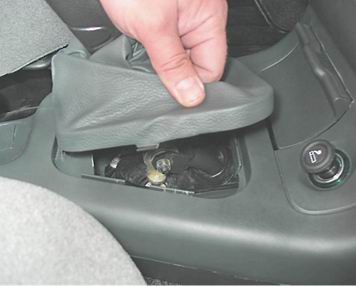

1. Поддев шлицевой отверткой, снимаем декоративный чехол рычага переключения передач с накладки туннеля пола и поднимаем чехол вверх.
2. Отсоединяем тягу привода переключения передач от шарнира (см. выше, п. 8-10).
3. Слегка повернув против часовой стрелки шарнир механизма выбора передач, включаем первую передачу (не перепутайте с передачей заднего хода).
4. Соединяем тягу с шарниром и убеждаемся, что:

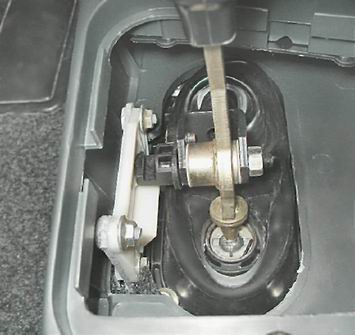

а) помощник удерживает рычаг переключения передач в положении включенной первой передачи; при этом ограничитель включения задней передачи касается пластмассовой накладки кронштейна;
б) расстояние от оси задней шпильки крепления накладки до ограничителя приблизительно четыре сантиметра.
5. Затягиваем гайку хомута тяги.
6. Убеждаемся в возможности включения всех передач, в том числе передачи заднего хода, при необходимости регулировку повторяем.
