Монтажный блок - снятие и установка

1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи (см. "Подготовка автомобиля к техническому обслуживанию и ремонту").

2. Открываем крышку монтажного блока (см. выше, "Монтажный блок - замена предохранителей и реле").

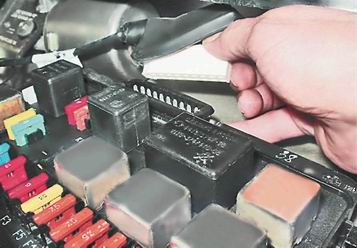

3. Отсоединяем колодку жгута проводов от монтажного блока.

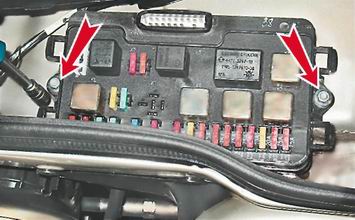

4. Торцовым ключом на 10 мм отворачиваем две гайки крепления монтажного блока.

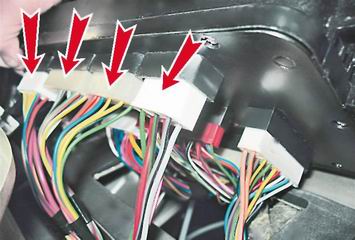

5. Приподнимаем блок и отсоединяем от блока четыре жгута проводов моторного отсека...

...и пять колодок жгутов проводов салона.

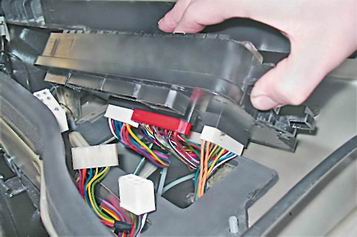

5. Снимаем монтажный блок.

Устанавливаем монтажный блок в обратной последовательности, при этом колодку красного цвета подсоединяем к гнезду выводов, помеченному красной меткой.
