Сепаратор - снятие и установка
Для выполнения работы необходима смотровая канава или эстакада.
Предупреждение!
Снимать сепаратор нельзя при полном баке, так для выполнения работы необходимо будет снять заливную горловину топливного бака.
Снятие
1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к техническому обслуживанию и ремонту").
2. Снимаем задний бампер (см. "Задний бампер - снятие и установка").

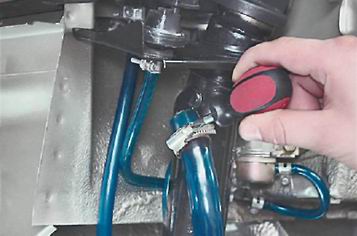

3. Крестовой отверткой ослабляем затяжку хомута крепления пластмассовой трубки к патрубку заливной трубы.

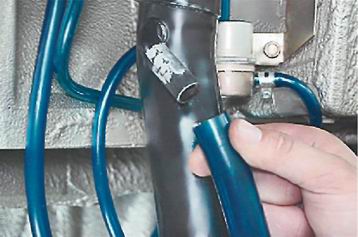

4. Снимаем трубку с патрубка заливной трубы.

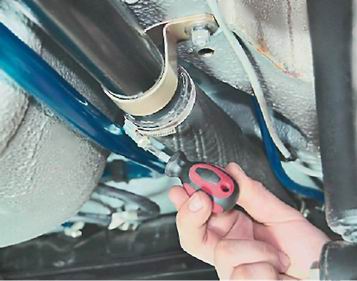

5. Крестовой отверткой ослабляем затяжку хомута шланга заливной горловины.

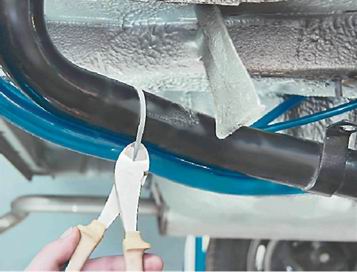

6. Ключом на 10 мм отворачиваем две гайки крепления заливной трубы к кузову и разрезаем хомут крепления пластмассовой трубки к заливной трубе.

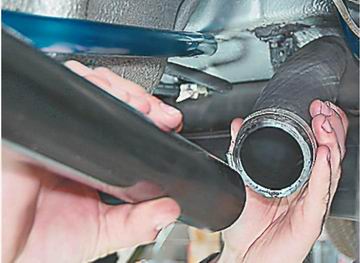

7. Снимаем шланг с заливной трубы.

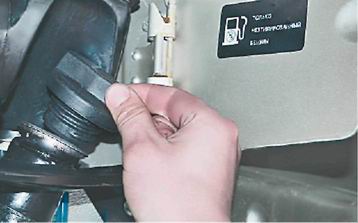

8. Отворачиваем и снимаем пробку заливной горловины.

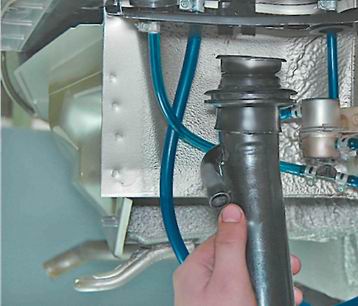

9. Извлекаем заливную трубу из щитка сепаратора.
10. Ключом на 10 мм отворачиваем болт крепления щитка сепаратора.
Замечание:
Болт также крепит кронштейн гравитационного клапана.
11. Извлекаем кронштейн из-под щитка сепаратора.
12. Отгибаем правую обивку багажного отделения.

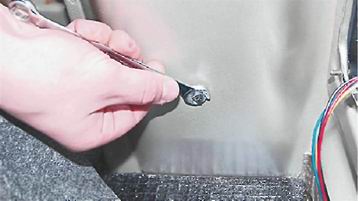

13. Ключом на 10 мм отворачиваем гайку шпильки крепления щитка сепаратора.

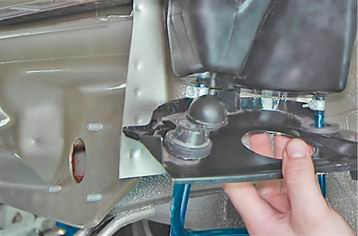

14. Выводим шпильку щитка сепаратора из отверстия и извлекаем сепаратор из ниши кузова.

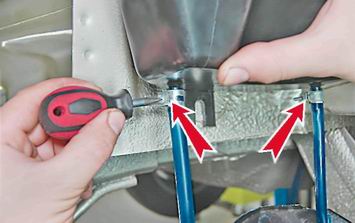

15. Крестовой отверткой ослабляем затяжку двух хомутов и отсоединяем две трубки от сепаратора и снимаем сепаратор.
Установка
Устанавливаем сепаратор и снятые детали в обратной последовательности.
