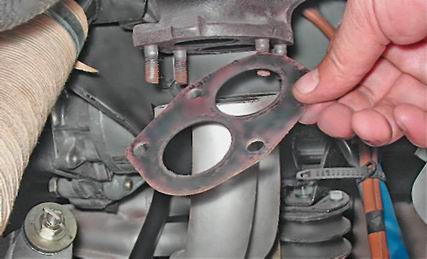

Приемная труба - снятие и установкаДля выполнения работы потребуются новые стяжной хомут внутренним диаметром 46 мм и уплотнительная прокладка. Снятие 1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. "Подготовка автомобиля к ТО и ремонту"). 2. Торцовым ключом на 13 мм отворачиваем гайку стяжного хомута, удерживая болт от проворачивания ключом того же размера, и сдвигаем хомут в сторону дополнительного глушителя. 3. Наносим на место соединения приемной трубы и дополнительного глушителя проникающую смазку с преобразователем ржавчины и даем соединению отмокнуть. 4. Шлицевой отверткой немного отгибаем лепестки трубы дополнительного глушителя. 5. Нанося удары молотком через деревянный брусок по торцу трубы (переднего) дополнительного глушителя, сдвигаем его с приемной трубы. 6. Торцовым ключом на 13 мм отворачиваем болт крепления хомута приемной трубы к кронштейну на коробке передач. 7. Шлицевой отверткой отгибаем края двух стопорных пластин (при наличии) гаек крепления приемной трубы к выпускному коллектору. 8. Торцовым ключом на 13 мм отворачиваем четыре гайки, снимаем стопорные пластины (или пружинные шайбы) и фланец приемной трубы со шпилек коллектора. 9. Снимаем со шпилек уплотнительную прокладку. 10. Поворачивая приемную трубу, выводим ее вниз в пространстве между картером сцепления и средней рулевой тягой. Установка 1. Наносим на место соединения приемной трубы с дополнительным глушителем и в резьбовые соединения графитную смазку. 2. Уплотнительную прокладку заменяем новой. 3. Установка приемной трубы выполняется в обратной последовательности. Внимание! Не забудьте о необходимости контровки гаек крепления трубы к коллектору. |
||||
