ВАЗ 2101







Расположение органов управления и приборов

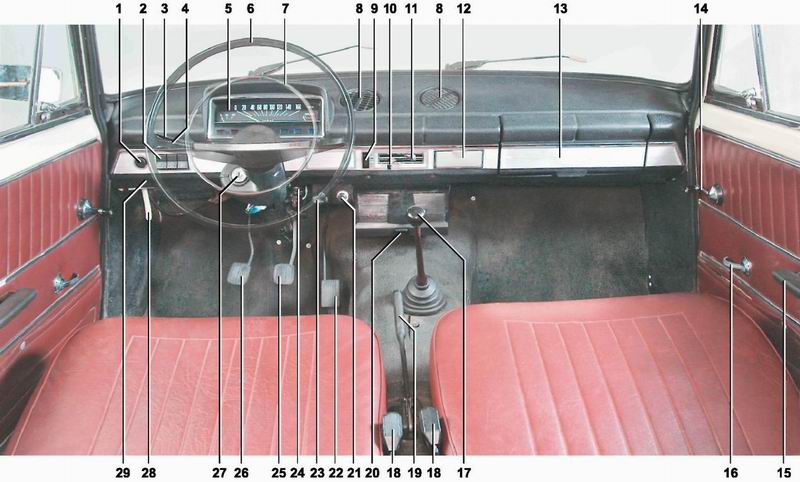

Органы управления и приборы: 1 - кнопка насоса омывателя ветрового стекла; 2 - блок клавишных выключателей: 3 - подрулевой переключатель света фар; 4 - подрулевой переключатель указателей поворота; 5 - комбинация приборов; 6 - рулевое колесо; 7 - выключатель звукового сигнала; 8 - дефлектор системы вентиляции; 9 - трехпозиционный переключатель режимов работы вентилятора отопителя; 10 - рычаг управления краном отопителя (в крайнем правом положении рычага кран полностью открыт и через радиатор отопителя проходит наибольшее количество охлаждающей жидкости; в крайнем левом - кран полностью закрыт и жидкость в радиатор отопителя не поступает); 11 - рычаг управления крышкой люка воздухопритока (в крайнем правом положении рычага в салон поступает максимальное количество воздуха, а в крайнем левом - воздух не поступает); 12 - пепельница; 13 - вещевой ящик; 14 - ручка стеклоподъемника; 15 - подлокотник; 16 - рукоятка замка двери; 17 - рычаг переключения передач; 18 - замок ремня безопасности; 19 - рычаг стояночного тормоза; 20 - рычаг крышки отопителя; 21 - прикуриватель; 22 - педаль "газа"; 23 - рукоятка управления воздушной заслонкой карбюратора; 24 - розетка для подключения переносной лампы; 25 - педаль тормоза; 26 - педаль сцепления; 27 - выключатель (замок) зажигания; 28 - ручка привода замка капота; 29 - блок плавких предохранителей
