Стекла задней двери - снятие и установка
Стекла снимаем при разборке двери.
Снятие
1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к TO и ремонту").
2. Устанавливаем стекло в нижнее положение.
3. Снимаем обивку задней двери аналогично снятию передней (см. "Обивка передней двери - снятие и установка").
4. Снимаем защитную пленку двери.
5. Крестовой отверткой отворачиваем саморез крепления задней верхней направляющей опускного стекла.
6. Вынимаем из верхней части рамки двери уплотнитель.
7. Торцовым или накидным ключом на 8 мм отворачиваем болт А и гайку Б крепления задней направляющей.

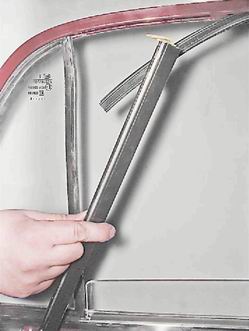

8. Снимаем верхнюю часть направляющей с уплотнителя неподвижного стекла.

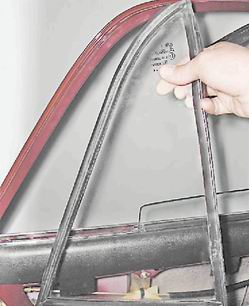

9. Наклонив вперед верхнюю часть неподвижного стекла, вынимаем его.
10. Снимаем с неподвижного стекла уплотнитель.
Внимание!
Перед выполнением следующей операции рекомендуется отметить положение троса относительно прижимной пластины.
11. Крестовой отверткой отворачиваем два винта крепления прижимной пластины троса к кронштейну стекла.
12. Снимаем пластину и опускаем стекло до упора.
13. Снимаем накладку двери и две хромированные окантовки (см. "Стекла передней двери - снятие и установка").
14. Поднимая опускное стекло с кронштейном и наклоняя внутрь, вынимаем его из двери.
Установка
Установка стекол задней двери выполняется в обратной последовательности, ориентируясь по ранее нанесенной метке на тросе.
