эксплуатация, техническое обслуживание, ремонт автомобиля Lada Samara 113, 114 с двигателями 1,5i и 1,6i
Сцепление - замена
Рекомендация:
При замене ведомого диска сцепления желательно заменить и нажимной диск (корзину), даже если на его рабочей поверхности нет заметных следов износа. Дело в том, что в процессе эксплуатации изнашивается его рабочая поверхность и ослабевает жесткость диафрагменной пружины. Также необходимо заменить выжимной подшипник, если он имеет люфт, при вращении заедает или издает хорошо слышимый шум (см. "Сцепление - проверка технического состояния").
Для выполнения работы потребуется оправка для центрирования ведомого диска сцепления.
Снятие
1. Снимаем коробку передач (см. "Коробка передач - снятие и установка").
Совет:
Если замена нажимного диска в сборе (корзины) не планируется, кернером помечаем его положение на маховике.
2. Торцовым или накидным ключом на 8 мм отворачиваем шесть болтов крепления корзины к маховику, удерживая маховик от проворачивания монтажной лопаткой или большой шлицевой отверткой.

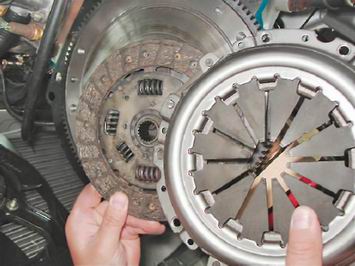

3. Снимаем корзину и ведомый диск.

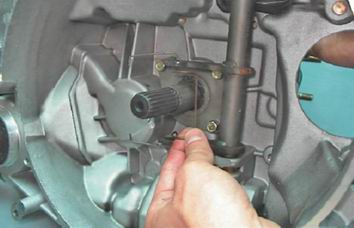

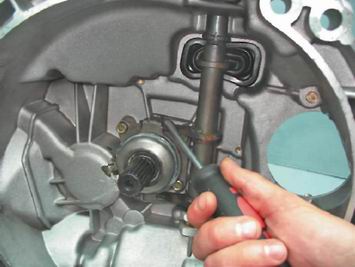

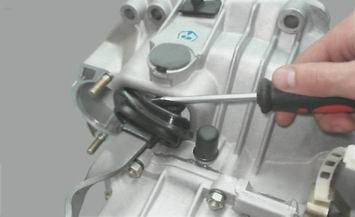

4. Поддев шлицевой отверткой концы пружины, снимаем их с выступов муфты выжимного подшипника.

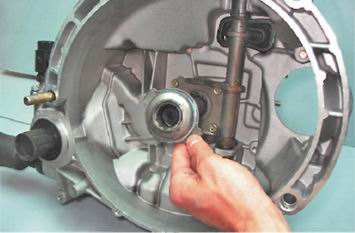

5. Снимаем с направляющей втулки выжимной подшипник в сборе с муфтой.
6. Снимаем пружину.
7. Для замены вилки и ее втулки, поддев отверткой, снимаем резиновый защитный чехол вилки выключения сцепления.

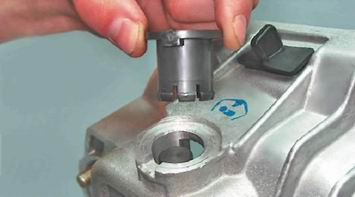

8. Вынимаем из отверстия картера пластмассовую втулку вилки.

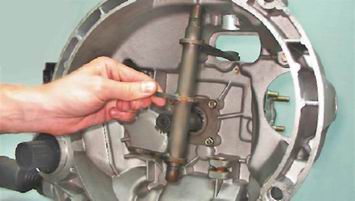

9. Сместив вверх, выводим из посадочного места нижний конец оси рычага вилки и снимаем вилку выключения сцепления.
Промываем снятые деталей в керосине. Поврежденные и изношенные детали заменяем.
Установка
1. Очищаем от грязи и старой смазки шлицевую часть первичного вала коробки передач и направляющую втулку выжимного подшипника.
2. Наносим на них и на рабочую поверхность оси вилки выключения сцепления тонкий слой смазки ШРУС-4.
3. Устанавливаем в картер сцепления детали привода (вилку, пружину, выжимной подшипник) в последовательности, обратной снятию. Наносим на рабочую поверхность вилки пластичную смазку.

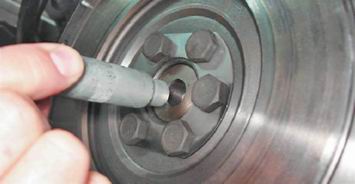

4. Вставляем центрирующую оправку в отверстие торца коленчатого вала.

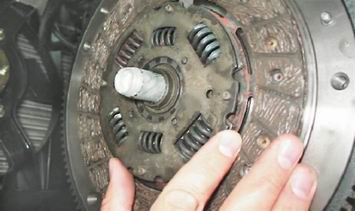

5. Устанавливаем на оправку ведомый диск сцепления, ориентируя его так, чтобы та сторона, где ступица диска выступает больше, была обращена к коробке передач.
6. Устанавливаем корзину.
7. Совместив ранее сделанные метки, торцовым ключом на 8 мм равномерно заворачиваем болты крепления корзины. Окончательно затягиваем болты моментом 19,1-30,9 Н·м (2,0-3,2 кгс·м).
8. Удаляем центрирующую оправку.
9. Устанавливаем коробку передач в последовательности, обратной снятию.
10. Проверяем работу привода выключения сцепления и регулируем длину троса (см. "Привод выключения сцепления - регулировка").
