Проверка зазора между упором рейки и гайкой

Жестко закрепите картер рулевого механизма и установите рейку в среднее положение, определяемое размером 115+0,25 мм (рис. 5-3) от оси шестерни до торца рейки. При помощи специального приспособления нагрузите рейку силой 500+20 H (51+2 кгс), располагая пуансон приспособления на горизонтальном участке рейки (место перехода цилиндрической части в зубья). Максимально допустимое перемещение рейки на плече 80 мм не должно превышать 0,6 мм.

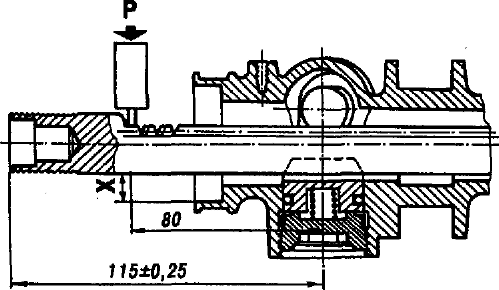

Рис. 5-3. Проверка зазора между упором рейки и гайкой: X - контролируемый размер для определения перемещения рейки; P - приложение нагрузки
