эксплуатация, техническое обслуживание, ремонт автомобиля Lada 110, 111, 112 с 16-клапанными двигателями 1,5i и 1,6i
Обивка двери - снятие и установка
Замечание:
Работа показана на двери оборудованной стеклоподъемником с электроприводом. В тексте указаны особенности снятия обивки с двери, оборудованной механическим стеклоподъемником.
Снятие
1. Снимаем декоративную накладку наружного зеркала заднего вида (см. 14.2.1, п. 1-5).
Совет:
Если обивку приходится снимать с целью дальнейшей разборки двери, то целесообразно сразу снять наружное зеркало заднего вида (см. 14.2.1, п. 6 и 7).
2. Тонкой шлицевой отверткой поддеваем накладку ручки подлокотника и снимаем накладку.

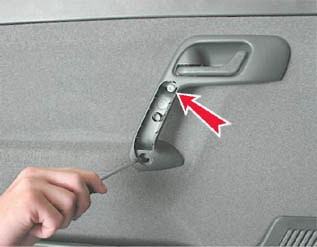

3. Крестовой отверткой отворачиваем два винта крепления ручки подлокотника.

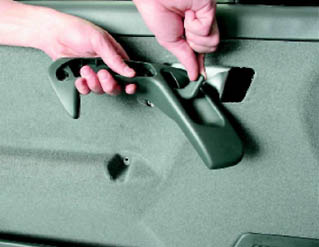

4. Снимаем ручку подлокотника (для этого оттягиваем внутреннюю ручку открывания двери и поворачиваем ручку подлокотника на 90° по часовой стрелке).

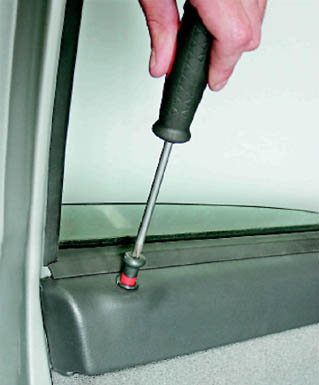

5. Крестовой отверткой отворачиваем кнопку блокировки замка двери.
6. На двери, оборудованной стеклоподъемником с механическим приводом, снимаем ручку привода стеклоподъемника (см. 14.3.4, п. 4).

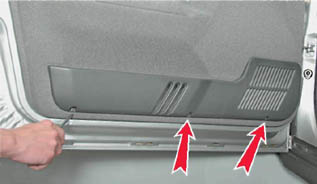

7. Крестовой отверткой отворачиваем три самореза крепления нижней пластмассовой накладки облицовки обивки.

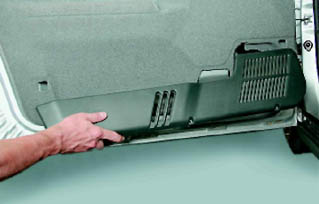

8. Снимаем накладку.

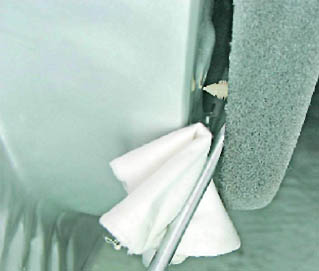

9. Шлицевой отверткой с широким лезвием (подложив под нее ткань, сложенную в несколько слоев) отжимаем обивку от двери, при этом извлекаем восемь держателей крепления обивки из отверстий двери.
Замечание:
Следует стараться извлечь держатели из отверстий двери. Чтобы не повредить обивку, располагайте лезвие отвертки как можно ближе к держателям.

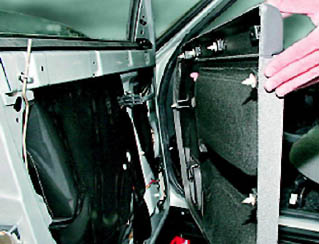

10. Снимаем обивку.
Установка
Устанавливаем обивку двери в обратной последовательности.
Перед установкой обивки проверяем держатели крепления - деформированные или поврежденные держатели заменяем.
При установке обивки на дверь, совмещаем держатели обивки с отверстиями в панели двери и легкими ударами основания ладони утапливаем держатели в отверстия.
