Привод переключения передач - разборка и сборка

1. Снимаем привод переключения передач с автомобиля (см. 9.2.6).

2. Ключом на 13 мм отворачиваем гайку оси рычага переключения передач.

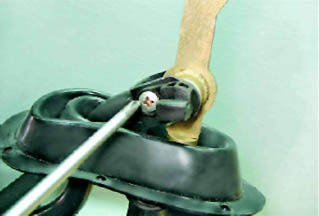

3. Крестовой отверткой отворачиваем винт крепления и вынимаем ось.

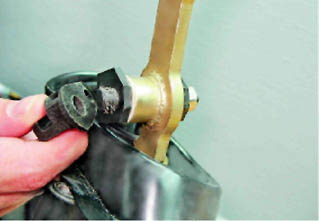

4. Если ось рычага проворачивается и гайку отвернуть не получается, то поддев отверткой, снимаем с оси пластмассовый ограничитель.

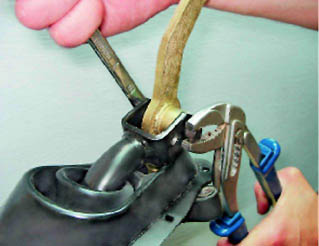

5. Удерживая ось плоскогубцами, отворачиваем гайку оси.

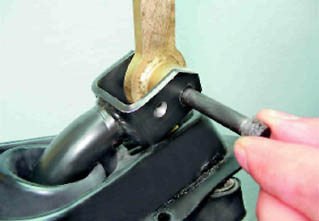

6. Вынимаем ось.

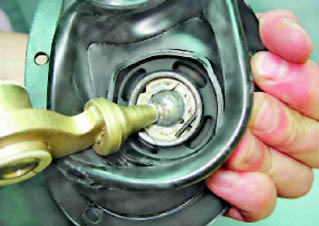

7. Оперев рычаг о край обоймы, извлекаем шаровой наконечник рычага из опоры.

8. Вынимаем из рычага две дистанционные...

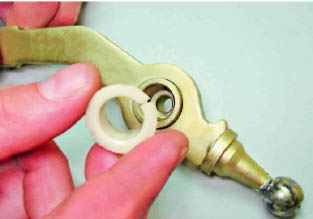

...и две пластмассовые втулки

9. Поддев отверткой, снимаем с опоры чехол.

10. Утопив пластмассовую опору обоймы, тонкими плоскогубцами вынимаем стопорное кольцо.

11. Вынимаем опору и пружину.

Заменяем изношенные детали и собираем привод переключения передач в обратной последовательности.
