Вакуумный усилитель тормозов - снятие и установка

1. Подготавливаем автомобиль к выполнению работы (см. 5, п. 2а).

2. Снимаем правую (см. 15.4) и левую (см. 13.8.1, п. 4-7) части обивки моторного отсека.

3. Снимаем решетку воздухопритока системы вентиляции салона (см. 14.1.7).

4. Отворачиваем две гайки крепления главного тормозного цилиндра к корпусу вакуумного усилителя (см. выше 12.4.1, п. 7).

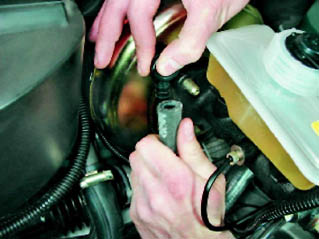

5. Снимаем шланг подвода разрежения с патрубка обратного клапана усилителя.

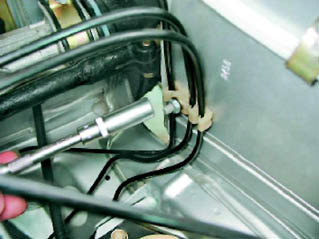

6. Глубоким торцовым ключом на 10 мм отворачиваем гайку крепления держателя тормозных трубок на левом брызговике.

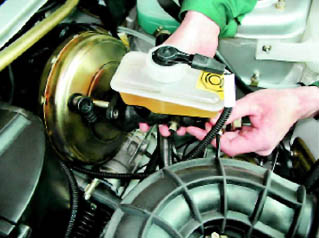

7. Осторожно не изгибая сильно трубки, отводим цилиндр вперед и снимаем его со шпилек вакуумного усилителя.

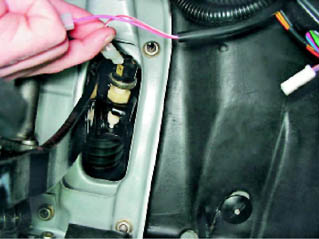

8. Снимаем две колодки проводов с выводов выключателя сигнала торможения, установленного на педальном узле.

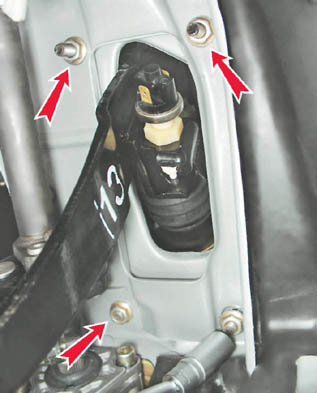

9. Глубоким торцовым ключом на 13 мм отворачиваем четыре гайки крепления кронштейна усилителя к кузову автомобиля.

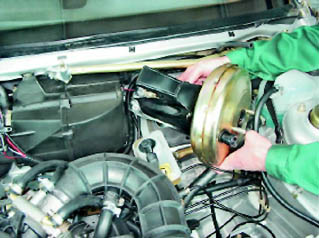

10. Снимаем усилитель в сборе с кронштейном и педалью тормоза.

11. Закрепляем усилитель в тисках.

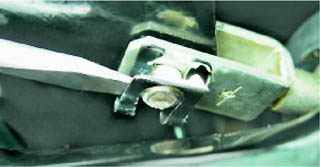

12. Шлицевой отверткой снимаем фиксирующую скобу пальца вилки штока усилителя.

13. Вынимаем палец.

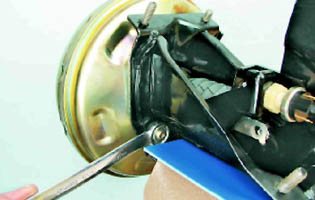

14. Накидным ключом на 17 мм отворачиваем две гайки крепления усилителя к кронштейну.

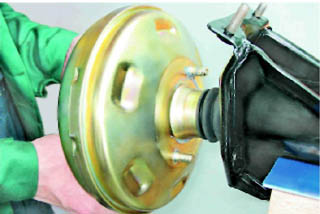

15. Снимаем усилитель с кронштейна.

1. Устанавливаем усилитель в обратной последовательности.

2. Устанавливаем на место главный тормозной цилиндр.

3. Проверяем работу вакуумного усилителя (см. 12.4.2).
