Приводы передних колес

Привод каждого колеса состоит из двух шарниров равных угловых скоростей и вала 9 (рис. 3-29). Приводы правого и левого колеса не взаимозаменяемые, так как имеют разную длину.

Рис. 3-29. Привод переднего колеса: 1 - корпус наружного шарнира; 2 - сепаратор; 3 - стопорное кольцо; 4 - шарик; 5 - наружный хомут; 6 - обойма; 7 - защитный чехол; 8 - внутренний хомут; 9 - вал привода колеса; 10 - фиксатор внутреннего шарнира; 11 - корпус внутреннего шарнира; 12 - стопорное кольцо полуосевой шестерни

Наружный шарнир состоит из корпуса 1, сепаратора 2, внутренней обоймы 6 и шести шариков. В корпусе шарнира и в обойме для размещения шариков выполнены канавки. В продольной плоскости они выполнены по радиусу, что обеспечивает угол поворота наружного шарнира до 42°. Шлицевой наконечник корпуса шарнира устанавливается в ступицу переднего колеса и крепится гайкой. Обойма 6 шарнира монтируется на шлицах вала 9 и фиксируется стопорным кольцом 3.

Внутренний шарнир отличается от наружного тем, что дорожки корпуса и обоймы выполнены прямыми, а не по радиусу, что позволяет деталям шарнира перемещаться в продольном направлении. Это необходимо для компенсации перемещений, вызванных колебаниями передней подвески и силового агрегата.

При сборке шарниров используется селективный метод. В наружном и во внутреннем шарнирах устанавливаются шарики одной сортировочной группы. Замена какой-либо одной детали недопустима - шарниры заменяются только в сборе.

Детали шарниров смазываются смазкой ШРУС-4, которая закладывается в корпуса шарниров и в чехлы при сборке. Герметизация шарниров обеспечивается защитными чехлами, которые крепятся хомутами.

Снятие. Установите автомобиль на подъемник или смотровую канаву и выполните с обеих сторон автомобиля следующие операции:

- отверните гайки крепления переднего колеса, снимите колесо с колпаком 15 (см. рис. 4-1) ступицы колеса и отверните гайку крепления ступицы на корпусе наружного шарнира;

- отсоедините шаровой шарнир рычага подвески от поворотного кулака, отвернув болты его крепления;

- отводя в сторону телескопическую стойку передней подвески, и используя съемник А.40005, выньте из ступицы шлицевой хвостовик наружного шарнира;

- слейте масло из картера коробки передач;

- съемником 67.7801.9524 (или молотком через выколотку) выбейте корпус внутреннего шарнира из отверстия полуосевой шестерни и снимите привод колеса.

Установка привода колеса проводится в последовательности, обратной снятию. При этом обязательно замените стопорное кольцо корпуса внутреннего шарнира, чтобы не допустить самопроизвольного разъединения привода колеса и полуосевой шестерни. Для этого установите новое стопорное кольцо и отцентрируйте его относительно шлицев корпуса, используя консистентную смазку. Затем установите корпус шарнира в полуосевую шестерню, прикладывая осевое усилие к валу привода колеса.

При необходимости замены сальника корпуса внутреннего шарнира (полуоси) пользуйтесь оправкой 67.7853.9562. После установки привода необходимо установить чехол по посадочным поверхностям на валу и на корпусе шарнира. Перед установкой хомутов выпустите избыток воздуха из чехла, оттянув отверткой посадочный поясок чехла от вала привода, выправьте складки на чехле. После установки привода колес залейте масло в коробку передач.

Разборка наружного шарнира. Разборку шарнира проводите только в случае повреждения чехла 7 (см. рис. 3-29), когда возникает необходимость в промывке деталей шарнира и замене смазки.

Для разборки наружного шарнира приспособлением 67.7814.9508 снимите хомуты 5 и 8 и сдвиньте чехол 7 по валу привода колеса (при необходимости чехол можно вывернуть). Используя выколотку и молоток, сбейте с вала шарнир, прикладывая усилие к обойме 6. Снимите чехол с вала, удалите старую смазку и промойте шарнир.

Перед разборкой краской отметьте взаимное расположение обоймы 3 (рис. 3-30), сепаратора 2 и корпуса 1 шарнира. Закрепите наружный шарнир в тисках, как показано на рис. 3-31. Наклоните обойму и сепаратор таким образом, чтобы один шарик возможно полнее вышел из корпуса шарнира (см. рис. 3-31). Чрезмерное усилие поворота сепаратора недопустимо, так как возможна блокировка шариков. Отверткой, изготовленной из мягкого материала, выдавите шарик из сепаратора. Затем поверните все детали так, чтобы рядом расположенный шарик занял такое же положение, и выньте его из сепаратора. Таким же образом выньте остальные шарики.

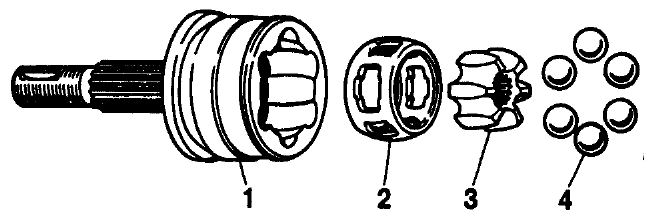

Рис. 3-30. Детали наружного шарнира: 1 - корпус шарнира; 2 - сепаратор; 3 - обойма; 4 - шарики

Последовательность удаления шариков может быть и другая - "через" шарик. Допускается не сильное постукивание по сепаратору или обойме предметом, изготовленным из мягкого материала.

Установите сепаратор с обоймой так, чтобы окна сепаратора расположились против выступов шарнира, и выньте сепаратор в сборе с обоймой (рис. 3-32).

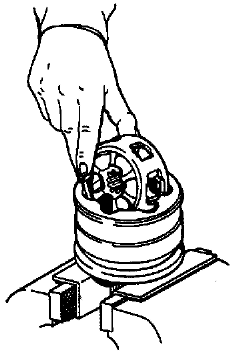

Рис. 3-32. Извлечение сепаратора в сборе с обоймой из корпуса шарнира

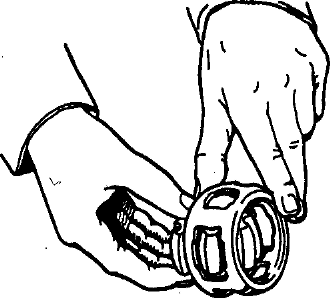

Выкатите из сепаратора обойму, для чего один из выступов обоймы поместите в окне сепаратора (рис. 3-33). Тщательно промойте детали шарнира и проверьте состояние всех деталей, обращая внимание не только на их износ и повреждения, но и на наличие коррозии. При износе рабочих поверхностей, повреждении или коррозии замените шарнир в сборе.

Сборка наружного шарнира проводится в последовательности, обратной разборке. Предварительно:

- перед сборкой все детали смажьте смазкой ШРУС-4;

- при установке сепаратора в сборе с обоймой в корпус шарнира совместите метки, нанесенные перед разборкой;

- при установке шариков в сепаратор наклоните обойму приблизительно на угол в два раза больше, чем сепаратор;

- заполните шарнир смазкой ШРУС-4 в количестве 30 см³;

- установите в канавку вала новое стопорное кольцо, отцентрировав его относительно шлицев с помощью консистентной смазки;

- направив шлицы вала в шлицы обоймы наружного шарнира, ударом молотка по торцу вала произведите сборку вала с шарниром;

- перед установкой хомутов выпустите избыток воздуха из чехла, оттянув отверткой посадочный поясок чехла вала привода;

- проверьте состояние и плотность прилегания хомутов, а также наличие трещин в зоне фиксирующих и стягивающих гнезд хомутов, их деформации и следов задевания о дорожное покрытие. При неплотном прилегании и обнаружении указанных дефектов замените хомуты новыми.

Разборка внутреннего шарнира проводится в следующей последовательности:

- снимите хомуты 5 и 8 (см. рис. 3-29) и сдвиньте защитный чехол 7;

- нанесите метки взаимного расположения разделяемых деталей, выньте из корпуса шарнира фиксатор 10, затем вал 9 в сборе с обоймой 6, сепаратором 2 и шариками 4;

- отверткой, изготовленной из мягкого материала, удалите шарики и выньте обойму из сепаратора;

- разъедините детали шарнира, промойте их и проверьте их состояние - при износе рабочих поверхностей, повреждении или коррозии замените шарнир в сборе.

Сборка внутреннего шарнира проводится в последовательности, обратной разборке. Перед установкой обоймы на шлицы вала необходимо ориентировать ее таким образом, чтобы ближний к проточке торец обоймы был обращен к торцу вала. После сборки убедитесь, что обойма в сборе с сепаратором и шариками свободно перемещается по всей длине пазов корпуса от усилия руки. В противном случае выявите причину заедания и при повреждении деталей замените шарнир в сборе. Убедившись в правильной сборке, заложите в шарнир 60 см³ смазки ШРУС-4. Перед установкой хомутов выпустите избыток воздуха из чехла, оттянув отверткой посадочный поясок чехла.
