Замок, личинка и наружная ручка передней двери - снятие и установка

Снятие замка двери

1. Подготавливаем автомобиль к выполнению операций (см. "Подготовка автомобиля к TO и ремонту").

2. Устанавливаем стекло в верхнее положение.

3. Снимаем обивку двери (см. "Обивка передней двери - снятие и установка").

4. Крестовой отверткой с торца двери отворачиваем два винта крепления задней направляющей стекла.

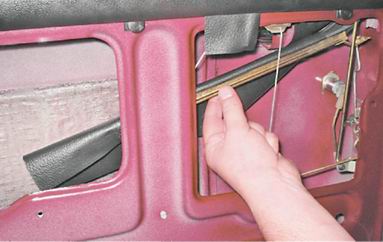

5. Отводим направляющую в сторону.

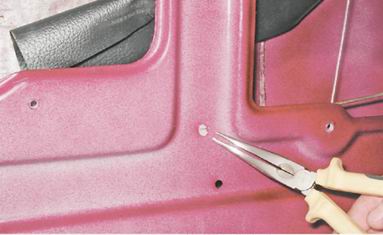

6. Сжав плоскогубцами лепестки держателя тяги, выталкиваем его из отверстия во внутренней панели двери.

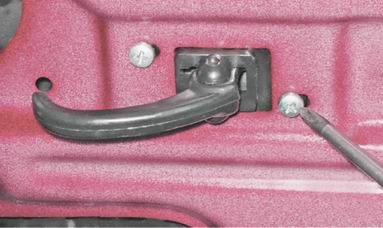

7. Крестовой отверткой отворачиваем два винта крепления внутренней ручки двери.

8. Выталкиваем ручку через технологическое отверстие внутрь двери.

9. Снимаем резиновый фиксатор и отсоединяем от рычага замка тягу A привода наружной ручки. Шлицевой отверткой отсоединяем от рычага замка тягу Б кнопки блокировки и тягу B личинки.

10. Крестовой отверткой отворачиваем три винта крепления замка.

11. Вынимаем замок с тягой и внутренней ручкой из технологического отверстия во внутренней панели двери.

12. Сняв резиновый фиксатор, отсоединяем от рычага замка тягу привода внутренней ручки двери.

Снятие личинки замка двери

1. Подготавливаем автомобиль к выполнению операций (см. "Подготовка автомобиля к TO и ремонту").

2. Снимаем обивку двери (см. "Обивка передней двери - снятие и установка").

3. Шлицевой отверткой поддеваем пластмассовый наконечник тяги и отсоединяем ее от личинки замка.

4. Плоскогубцами извлекаем из прорезей в личинке стопорную скобу.

5. Вынимаем личинку с уплотнителем из отверстия в наружной панели двери.

Снятие наружной ручки замка двери

1. Подготавливаем автомобиль к выполнению операций (см. "Подготовка автомобиля к TO и ремонту").

2. Устанавливаем стекло в верхнее положение.

3. Снимаем обивку двери (см. "Обивка передней двери - снятие и установка").

4. Отсоединяем тягу A наружной ручки от рычага замка двери (см. выше "Снятие замка двери").

5. Торцовым ключом на 8 мм отворачиваем две гайки крепления наружной ручки замка двери.

6. Снимаем ручку, выводя ее вместе с тягой из отверстия в наружной панели двери. Между ручкой и панелью двери установлена уплотнительная прокладка.

Установка

1. Очищаем от грязи и смазываем трущиеся поверхности аэрозольной или пластичной смазкой.

2. Установка всех снятых деталей выполняется в обратной последовательности.
