Обивка моторного отсека - снятие и установка
Замечание.
Шумоизоляционная обивка моторного отсека состоит из двух частей. Каждую часть можно снять отдельно.
Снятие
1. Снимаем решетку воздухопритока системы вентиляции (см. "Решетка воздухопритока системы вентиляции - снятие и установка").
2. Ослабив хомут, отсоединяем пароотводящий шланг радиатора отопителя (1) от патрубка расширительного бачка. Снимаем резиновый уплотнитель, установленный над бачком главного тормозного цилиндра (2).

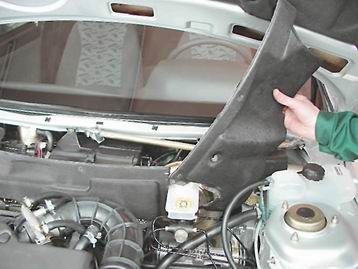

3. Извлекаем и снимаем левую часть обивки моторного отсека.
Совет.
На автомобилях с двигателями 2112, 21114 и 21124 для удобства дальнейшей работы снимите декоративную накладку двигателя (см. "Декоративная накладка двигателя - снятие и установка").

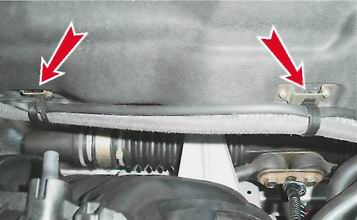

4. Поддев отверткой, отсоединяем два хомута крепления шланга вакуумного усилителя тормозов от правой обивки моторного отсека.

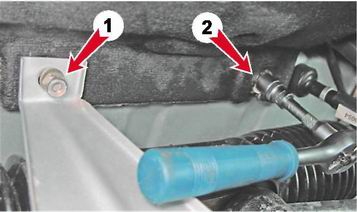

5. Торцовым ключом на 10 мм с трещоткой отворачиваем гайку нижнего крепления правой части обивки моторного отсека (1) и гайку верхнего крепления защитного экрана (2).

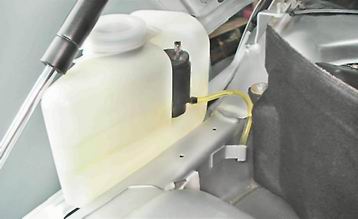

6. Отсоединяем наконечники проводов от выводов насоса омывателя заднего стекла и снимаем ремень крепления бачка стеклоомывателя (см. "Бачок стеклоомывателя заднего стекла - снятие и установка"). Извлекаем бачок стеклоомывателя и, не отсоединяя от него шланг, устанавливаем бачок на крыло.

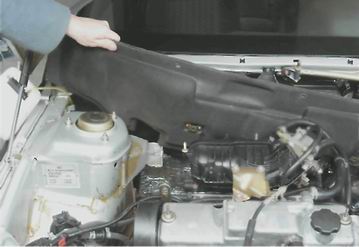

7. Извлекаем и снимаем правую часть обивки моторного отсека.
Установка
Устанавливаем обивку в моторный отсек в обратной последовательности.
