Сцепление - замена

Рекомендация.

При замене ведомого диска сцепления желательно заменить и нажимной диск (корзину), даже если на его рабочей поверхности нет заметных следов износа. Дело в том, что в процессе эксплуатации изнашивается его рабочая поверхность и ослабевает жесткость диафрагменной пружины.

Также необходимо заменить выжимной подшипник, если он имеет люфт, заедает при вращении или издает отчетливо слышимый шум (см. "Сцепление - проверка технического состояния").

Для выполнения работы потребуется оправка для центрирования ведомого диска сцепления.

Снятие

1. Снимаем коробку передач (см. "Коробка передач - снятие и установка").

Совет.

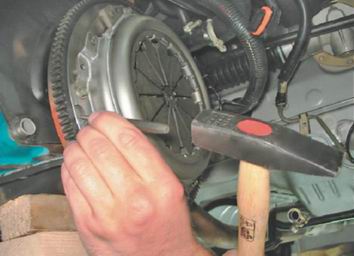

Если замена нажимного диска в сборе (корзины) не планируется, кернером помечаем его положение на маховике.

2. Торцовым или накидным ключом на 8 мм отворачиваем шесть болтов крепления корзины к маховику, удерживая маховик от проворачивания монтажной лопаткой или большой шлицевой отверткой.

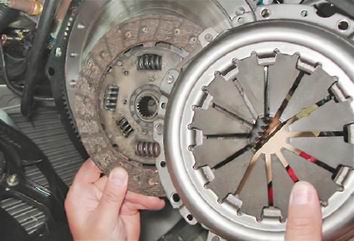

3. Снимаем корзину и ведомый диск.

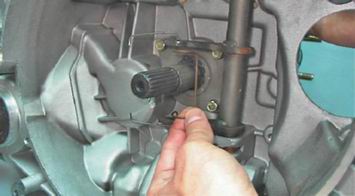

4. Поддевая шлицевой отверткой концы пружины, снимаем их с выступов муфты выжимного подшипника.

5. Снимаем с направляющей втулки выжимной подшипник в сборе с муфтой.

6. Снимаем пружину.

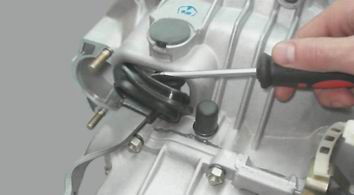

7. Для замены вилки и втулок, поддев отверткой снимаем резиновый защитный чехол вилки выключения сцепления.

8. Вынимаем из отверстия картера пластмассовую втулку вилки.

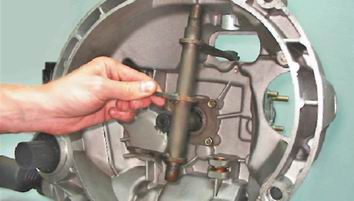

9. Сместив вверх, выводим из посадочного места нижний конец оси рычага вилки и снимаем вилку выключения сцепления.

Промываем снятые детали в керосине. Поврежденные и изношенные детали заменяем.

Установка

1. Очищаем от грязи и старой смазки шлицевую часть первичного вала коробки передач и направляющую втулку выжимного подшипника.

2. Наносим на них и на рабочую поверхность оси вилки выключения сцепления тонкий слой смазки ШРУС-4.

3. Устанавливаем в картер сцепления детали привода (вилку, пружину, выжимной подшипник) в обратной последовательности. Наносим на рабочую поверхность вилки пластичную смазку.

4. Вставляем центрирующую оправку в отверстие торца коленчатого вала.

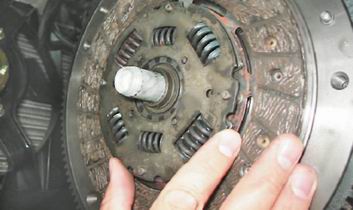

5. Устанавливаем на оправку ведомый диск сцепления, ориентируя его так, чтобы та его сторона, где ступица диска выступает больше, была обращена к коробке передач.

6. Устанавливаем корзину.

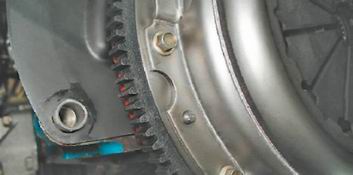

7. Совместив ранее сделанные метки, торцовым ключом на 8 мм равномерно заворачиваем болты крепления корзины. Окончательно затягиваем болты моментом 19,1-30,9 Н·м (2,0-3,2 кгс·м).

8. Удаляем центрирующую оправку.

9. Устанавливаем коробку передач в обратной последовательности.

10. Проверяем работу привода выключения сцепления и регулируем длину троса (см. "Привод выключения сцепления - регулировка").
