эксплуатация, техническое обслуживание, ремонт автомобиля Lada Samara 113, 114 с двигателями 1,5i и 1,6i
Электронный блок управления (эбу) - снятие и установка
Предупреждение!
Не касайтесь выводов ЭБУ руками: система управления двигателем - микропроцессорная, электронные компоненты ЭБУ могут быть повреждены электростатическим разрядом.
Снятие
1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к техническому обслуживанию и ремонту") и отсоединяем клемму от отрицательного вывода аккумуляторной батареи.
2. Крестовой отверткой отворачиваем три самореза крепления правой накладки консоли панели приборов и снимаем накладку (см. "Панель приборов - снятие и установка").

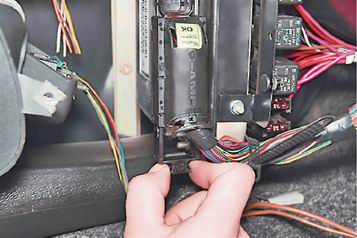

3. Освободив фиксатор колодки жгута проводов...
...отсоединяем колодку от ЭБУ.

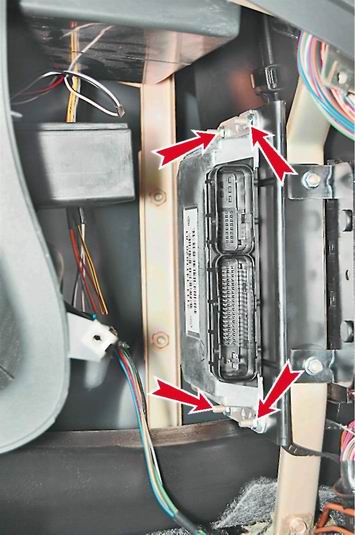

4. Торцовым ключом на 10 мм отворачиваем четыре гайки крепления ЭБУ к кронштейну.

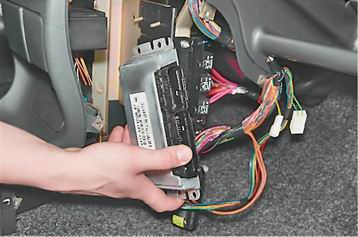

5. Сместив вперед, выводим пластмассовый кронштейн ЭБУ из зацепления со шпильками кронштейна электронных блоков и вынимаем ЭБУ из-под консоли.
6. Снимаем ЭБУ с кронштейна.
Установка
Устанавливаем электронный блок управления в обратной последовательности.
