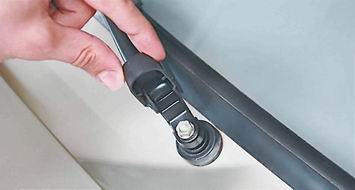

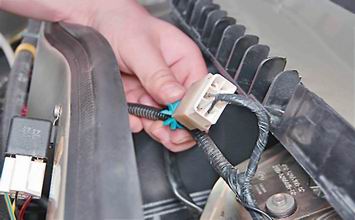

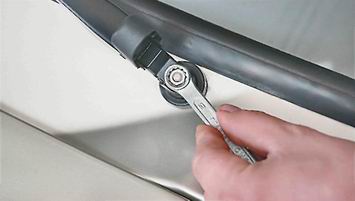

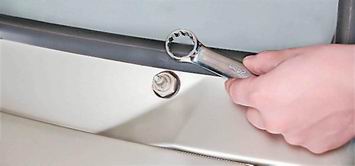

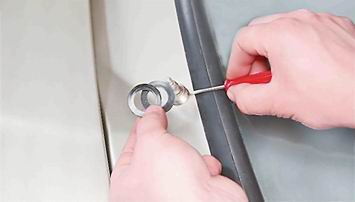

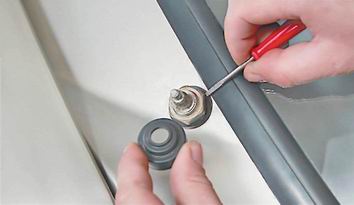

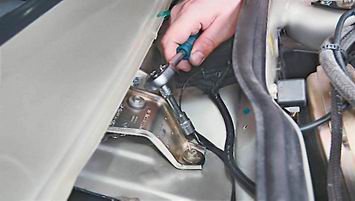

Очиститель ветрового стекла - снятие и установкаСнятие 1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму от отрицательного вывода аккумуляторной батареи (см. "Подготовка автомобиля к техническому обслуживанию и ремонту"). 2. Отсоединяем колодку жгута проводов стеклоочистителя от бортовой сети автомобиля. 3. Снимаем кожух вентилятора отопителя (см. "Электровентилятор отопителя - снятие и установка"). 4. Отворачиваем две гайки крепления монтажного блока и, не отсоединяя колодок проводов, отводим его в сторону левого переднего крыла (см. "Монтажный блок - снятие и установка"). 5. Открываем декоративную крышку на левом рычаге стеклоочистителя. 6. Накидным ключом на 10 мм отворачиваем гайку крепления рычага. 7. Покачивая рычаг, снимаем его с вала. Совет: Если рычаг плотно сидит на валу, то наживляем гайку на резьбу вала и спрессовываем рычаг при помощи раздвижных пассатижей. 8. Поддев шлицевой отверткой, снимаем защитный чехол гайки крепления стеклоочистителя. 9. Ключом на 24 мм отворачиваем гайку крепления стеклоочистителя. 10. Снимаем с вала стеклоочистителя шайбу и уплотнительную прокладку. 11. Аналогично снимаем правый рычаг. 12. Торцовым ключом на 10 мм отворачиваем болт крепления стеклоочистителя к кузову (болт также крепит наконечник "массового" провода). 13. Аккуратно извлекаем стеклоочиститель из короба воздухопритока. Установка Устанавливаем стеклоочиститель в обратной последовательности. Рекомендация: Если стеклоочиститель новый или после ремонта, то рычаги следует устанавливать в последнюю очередь. Перед установкой рычагов подключите стеклоочиститель к бортовой сети автомобиля и включите в прерывистый режим работы. Как только стеклоочиститель отработает полный цикл и остановится, выключите его. И уже после этого установите рычаги в нижнем положении стекла. Если не удается установить рычаги так, чтобы стеклоочиститель работал правильно, то следует переставить кривошип на валу мотор-редуктора (см. ниже, "Очиститель ветрового стекла - замена мотор-редуктора"). |
||||
