эксплуатация, техническое обслуживание, ремонт автомобиля Lada Samara 113, 114 с двигателями 1,5i и 1,6i
Подрулевые переключатели - снятие, проверка и установка
Подрулевые переключатели следует снимать по отдельности в случае их проверки и замены. Перед разборкой рулевой колонки и других подобных работ подрулевые переключатели целесообразно снять в сборе с соединителем.
Для выполнения работы потребуется мультиметр.
Снятие переключателей по отдельности
1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи (см. "Подготовка автомобиля в техническому обслуживанию и ремонту").
2. Снимаем декоративные накладки рулевой колонки (см. "Декоративные накладки рулевой колонки - снятие и установка").

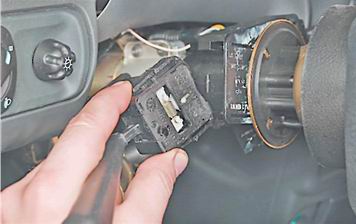

3. Сжав пружинные фиксаторы правого переключателя, извлекаем его из соединителя вместе с подключенной колодкой жгута проводов.

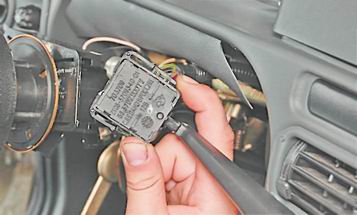

4. Отсоединяем колодку жгута проводов от переключателя.
5. Аналогично снимаем левый подрулевой переключатель.
Проверка

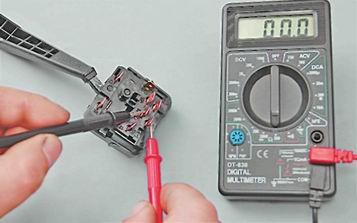

Мультиметром (в режиме омметра) проверяем замыкание контактов в переключателях при различных положениях рычага переключателя.
Замечание:
Порядок замыкания контактов при различных положениях рычагов переключателей представлен в таблице 13.9.1
Таблица 13.9.1. Замыкание контактов при различных положениях рычагов подрулевых переключателей
|
Положение рычага переключателя |
Левый переключатель |
Правый переключатель |
||
|
Выводы замкнутых контактов* |
Включаемое электрооборудование |
Выводы замкнутых контактов* |
Включаемое электрооборудование |
|
|
1 |
49a-49aL |
Указатель левого поворота |
53е-53 |
Очиститель ветрового стекла выключен |
|
2** |
49a-49aL |
Указатель левого поворота |
53е-53 |
Кратковременная работа очистителя ветрового стекла |
|
3 |
- |
Указатели поворота выключены |
53е-53 |
Прерывистая работа очистителя ветрового стекла |
|
56-56b |
Ближний свет фар |
|||
|
4** |
49a-49aR |
Указатель правого поворота |
53е-53 |
1-я скорость очистителя ветрового стекла |
|
5 |
49a-49aR |
Указатель правого поворота |
53е-53 |
2-я скорость очистителя ветрового стекла |
|
6** |
30-56a |
Сигнализация дальним светом фар |
53е-53 |
Омыватель ветрового стекла. Омыватель и очиститель фар*** |
|
56-56b |
Ближний свет фар |
|||
|
7 |
56-56a |
Дальний свет фар |
53е-53 |
Очиститель заднего стекла. |
|
8** |
- |
- |
53е-53 |
Очиститель заднего стекла. |
|
53ah-WH |
Омыватель заднего стекла. |
|||
* Обозначения выводов нанесены на корпус переключателя.
** Не фиксированное положение.
*** Устанавливается на часть автомобилей.
Установка переключателей
Устанавливаем переключатели в последовательности обратной снятию.
Снятие переключателей в сборе с соединителем
1. Снимаем рулевое колесо (см. "Рулевое колесо - снятие и установка").
2. Снимаем декоративные накладки рулевой колонки (см. "Декоративные накладки рулевой колонки - снятие и установка").

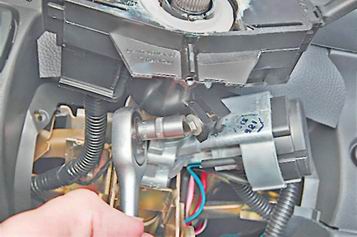

3. Торцовым ключом на 8 мм отворачиваем на несколько оборотов стяжной болт крепления соединителя подрулевых переключателей.
4. Снимаем соединитель с рулевой колонки.

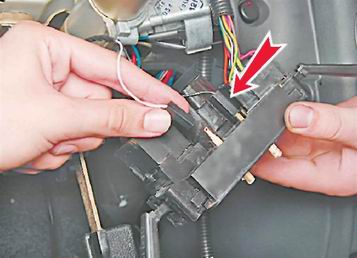

5. Отсоединяем колодки двух проводов от контактов выключателя звукового сигнала.

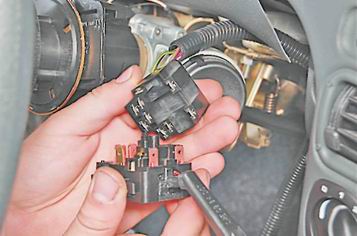

6. Отсоединяем две колодки жгутов проводов от подрулевых переключателей.
Установка соединителя в сборе с переключателями
1. В произвольном порядке подсоединяем колодки двух проводов звукового сигнала к соединителю подрулевых переключателей.
2. Надеваем соединитель на рулевую колонку.
3. Слегка затягиваем стяжной болт крепления соединителя (так, чтобы положение переключателя можно было изменять усилием руки).
Замечание:
Необходимо установить соединитель подрулевых переключателей в такое положение, при котором центральный саморез крепления нижней накладки рулевой колонки можно было бы завернуть в соответствующее отверстие соединителя.
4. Устанавливаем нижнюю накладку рулевой колонки на место и крестовой отверткой заворачиваем два самореза крепления накладки к поперечине панели приборов.
5. Регулируем положение соединителя на рулевой колонке, добиваясь возможности заворачивания центрального самореза крепления накладки рулевой колонки в соответствующее отверстие соединителя.
6. Найдя оптимальное положение соединителя, выворачиваем два самореза и снимаем нижнюю накладку рулевой колонки.
7. Не смещая соединитель, затягиваем болт его крепления.
8. Дальнейшую работу выполняем в последовательности, обратной снятию.
