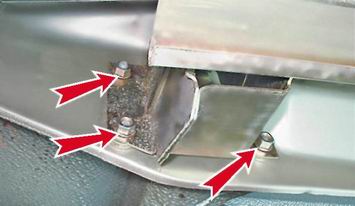

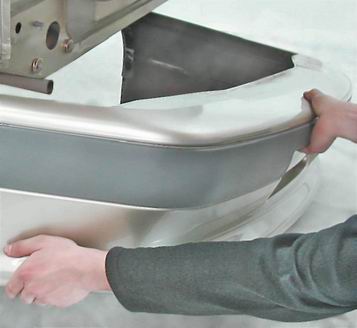

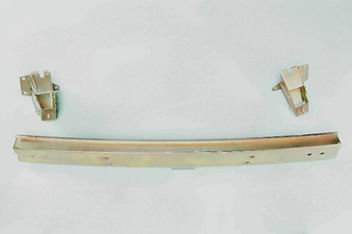

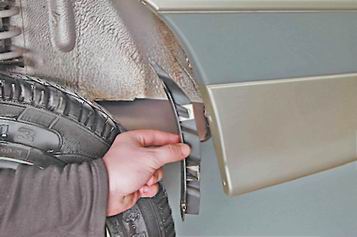

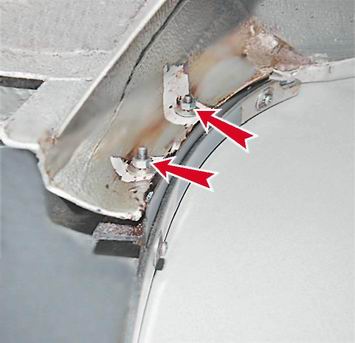

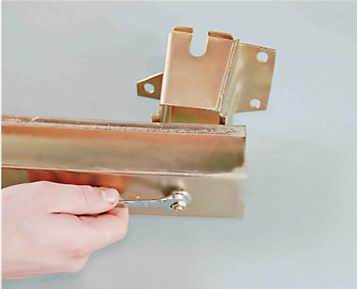

Задний бампер - снятие и установкаЗамечание: На автомобиле может быть установлен бампер с пластмассовой или металлической усилительной балкой. Эти бамперы отличаются способом крепления к задней панели кузова. Работу удобнее выполнять на смотровой яме или эстакаде. Снятие и разборка 1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к техническому обслуживанию и ремонту"). 2. Ключом на 10 мм отворачиваем две гайки крепления к кузову левой накладки бампера. 3. Крестовой отверткой отворачиваем два самореза крепления левой накладки к бамперу. 4. Выводим шпильки бокового кронштейна бампера и снимаем левую накладку бампера. 5. Аналогично снимаем правую накладку бампера. 6. На автомобиле с металлической балкой ключом на 13 мм отворачиваем три гайки крепления заднего левого кронштейна бампера к задней панели кузова (для наглядности показано со снятой облицовкой бампера). На автомобиле с пластмассовой балкой ключом на 13 мм отворачиваем гайки крепления бампера к задней панели кузова (по две с каждой стороны). 7. Снимаем бампер в сборе с автомобиля. Замечание: Под кронштейнами крепления бампера могут быть установлены регулировочные шайбы - пометьте их расположение. При необходимости замены бампера, его следует разобрать. Разборка 1. Крестовой отверткой отворачиваем четыре самореза крепления балки к бамперу (или шесть винтов для пластмассовой балки). 2. Извлекаем балку из бампера. 3. Крестовой отверткой отворачиваем три винта крепления кронштейна к бамперу и снимаем кронштейн. Аналогичным образом снимаем второй кронштейн. 4. На автомобиле с металлической балкой ключом на 13 мм отворачиваем гайки крепления двух кронштейнов бампера... ...и снимаем кронштейны с балки. Сборка и установка Собираем и устанавливаем бампер в обратной последовательности. Перед затягиванием гаек крепления бампера к кузову, перемещаем бампер в вертикальной плоскости, добиваясь равномерного зазора. Замечание: Для регулировки положения бампера в горизонтальной плоскости, следует изменить количество шайб под его задними кронштейнами. |
||||
