Распределительный вал и его привод

ОСОБЕННОСТИ УСТРОЙСТВА

Распределительный вал - чугунный, литой, пятиопорный. Рабочие поверхности кулачков и поверхность под сальник отбеливаются для увеличения износостойкости.

Рис. 2-44. Схема привода распределительного вала: 1 - зубчатый шкив коленчатого вала; 2 - зубчатый шкив насоса охлаждающей жидкости; 3 - натяжной ролик; 4 - задняя защитная крышка; 5 - зубчатый шкив распределительного вала; 6 - зубчатый ремень; 7 - ось натяжного ролика; А - установочный выступ на задней защитной крышке; В - метка на шкиве распределительного вала; С - метка на крышке масляного насоса; D - метка на шкиве коленчатого вала

Для исключения осевого перемещения распределительного вала у него с задней стороны предусмотрен фланец, который фиксируется между головкой цилиндров (с корпусом подшипников) и заглушкой, устанавливаемой с задней стороны головки цилиндров.

Привод распределительного вала осуществляется зубчатым ремнем 6 (рис. 2-44) от зубчатого шкива 1, установленного на коленчатом валу. Этим же ремнем приводится во вращение и шкив 2 насоса охлаждающей жидкости. Ролик 3 служит для натяжения ремня. Поворачивая ролик относительно шпильки крепления, можно изменять натяжение ремня.

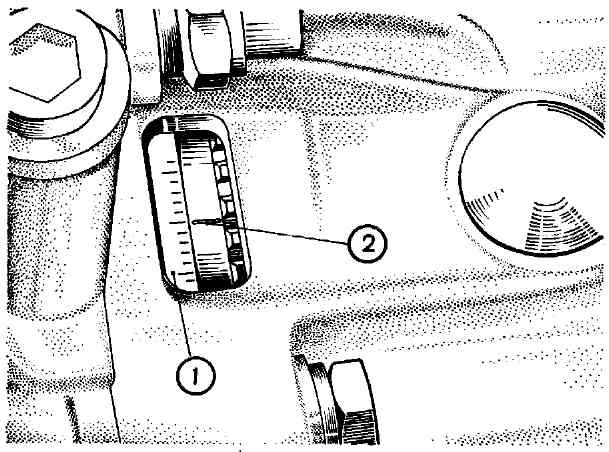

Рис. 2-45. Метки для определения в.м.т. поршней первого и четвертого цилиндров

РЕГУЛИРОВКА НАТЯЖЕНИЯ РЕМНЯ ПРИВОДА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

Натяжение ремня регулируйте в следующем порядке:

- снимите переднюю крышку зубчатого ремня;

- поверните коленчатый вал за болт крепления шкива привода генератора по часовой стрелке в такое положение, чтобы метка на маховике (рис. 2-45), видимая в люке картера сцепления, находилась против среднего деления шкалы. При этом метка В (см. рис. 2-44) на шкиве распределительного вала должна находиться против установочной метки А на задней защитной крышке зубчатого ремня;

- поверните коленчатый вал за болт крепления шкива привода генератора против часовой стрелки в такое положение, чтобы метка В на шкиве распределительного вала переместилась вниз от метки А на два зуба;

- проверьте натяжение ремня: оно считается нормальным, если в средней части ветви между шкивами распределительного и коленчатого валов ремень закручивается на 90° усилием пальцев 15-20 H (1,5-2 кгс). Для проверки натяжения можно пользоваться приспособлениями 67.7834.9525 или 67.7834.9526 с тарированной пружиной;

- если усилие ниже (выше) нормы, поверните коленчатый вал по часовой стрелке до совмещения меток А и В, ослабьте гайку крепления натяжного ролика, поверните его на 10-15° против (или по) часовой стрелки и затяните гайку крепления оси;

- снова проверните коленчатый вал по часовой стрелке на два оборота до совмещения меток А и В, затем против часовой стрелки до смещения метки В на шкиве распределительного вала на два зуба вниз от метки А и проверьте натяжение ремня;

- если натяжение недостаточно, то повторите операции по натяжению ремня;

- если натяжение нормальное, то затяните гайку крепления натяжного ролика моментом 39,2 Н·м (4 кгс·м) и установите переднюю защитную крышку зубчатого ремня.

Избегайте излишнего натяжения ремня, так как это значительно снижает срок его службы, а также подшипников насоса охлаждающей жидкости и натяжного ролика.

После завершения регулировок проверьте затяжку болта крепления шкива привода генератора на коленчатом валу моментом 102,9 Н·м (10,5 кгс·м).

ПРЕДУПРЕЖДЕНИЕ. При натяжении ремня не допускается проворачивать коленчатый вал вращением шкива распределительного вала.

ЗАМЕНА РЕМНЯ ПРИВОДА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

Затормозите автомобиль рычагом привода стояночной тормозной системы и включите 4 или 5 передачу в коробке передач.

Снимите переднюю защитную крышку зубчатого ремня.

Ослабьте ремень привода генератора и снимите его со шкивов. Снимите шкив привода генератора с коленчатого вала и заверните на место болт крепления шкива.

Установите рычаг коробки передач в нейтральное положение и поверните коленчатый вал по часовой стрелке в такое положение, чтобы метка на маховике (см. рис. 2-45), видимая в люке кожуха сцепления, находилась против среднего деления шкалы. При этом метка В (см. рис. 2-44) на шкиве распределительного вала должна находиться против установочной метки А на задней защитной крышке.

Ослабьте гайку крепления натяжного ролика 3 и поверните его в такое положение, при котором ремень будет максимально ослаблен. Снимите ремень привода распределительного вала со шкивов.

Наденьте зубчатый ремень на шкив 5 распределительного вала и, натягивая обе ветви ремня, заведите левую ветвь за натяжной ролик и наденьте ее на шкив 2 насоса охлаждающей жидкости. Наденьте ремень на шкив коленчатого вала и слегка натяните его натяжным роликом, поворачивая ролик против часовой стрелки. При установке ремня избегайте его резких перегибов.

Проверните коленчатый вал на два оборота по часовой стрелке и проверьте, совпадают ли установочные метки А и В (см. рис. 2-44), а также находится ли метка на маховике против среднего деления шкалы (см. рис. 2-45).

Если метки не совпадают, то повторите операцию по установке ремня. Если метки совпадают, то выверните болт из коленчатого вала, установите шкив привода генератора и закрепите его болтом с шайбой, окончательно затянув его моментом 102,9 Н·м (10,5 кгс·м).

Отрегулируйте натяжение ремня, как указано выше, и установите переднюю защитную крышку зубчатого ремня.

Наденьте ремень привода генератора и отрегулируйте его натяжение, как указано в подразделе "Генератор".

ЗАМЕНА САЛЬНИКА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

Замену сальника производите следующим образом.

Затормозите автомобиль рычагом привода стояночной тормозной системы и установите рычаг переключения передач в нейтральное положение.

Снимите переднюю защитную крышку зубчатого ремня.

Поверните коленчатый вал по часовой стрелке до совпадения установочных меток А и В (см. рис. 2-62).

Ослабьте гайку крепления натяжного ролика и поверните его для ослабления ремня. Снимите ремень со шкива распределительного вала.

Удерживая от проворачивания шкив распределительного вала приспособлением 67.7811.9509, отверните болт его крепления и снимите шкив со шпонкой.

Извлеките старый сальник из гнезда и оправкой 67.7853.9580 запрессуйте новый сальник, предварительно смазав его моторным маслом.

Установите шкив распределительного вала и, заблокировав его от проворачивания, закрепите болтом с шайбой. Наденьте ремень на шкив распределительного вала и слегка натяните его натяжным роликом, поворачивая ролик против часовой стрелки.

Проверните коленчатый вал на два оборота в направлении вращения и проверьте совпадение установочных меток А и В (см. рис. 2-44) и метки на маховике со средним делением шкалы (см. рис. 2-63).

Если метки не совпадают, то повторите установку ремня, откорректировав положение шкива распределительного вала. Если метки совпадают, то отрегулируйте натяжение ремня, как указано выше, и установите переднюю защитную крышку зубчатого ремня.

ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ

Распределительный вал. Поверхности опорных шеек распределительного вала, кулачков и эксцентрика должны быть хорошо отполированы и не должны иметь повреждений. Если имеются следы заедания или глубокие риски, вал следует заменить.

Установите распределительный вал крайними шейками на две призмы, помещенные на поверочной плите, и замерьте индикатором радиальное биение остальных шеек, которое не должно превышать 0,02 мм.

Корпусы подшипников распределительного вала не должны иметь трещин. На опорных поверхностях под шейки распределительного вала не должно быть задиров и царапин.

Проверьте зазор между шейками распределительного вала и отверстиями опор. Зазор определяется расчетом после промера шеек и отверстий в опорах на головке цилиндров с установленными корпусами подшипников.

Для определения зазора также можно воспользоваться калиброванной пластмассовой проволокой следующим образом:

- тщательно очистите шейки распределительного вала и опорные поверхности головки цилиндров и корпусов подшипников. Удалите толкатели клапанов из головки цилиндров;

- уложите распределительный вал в опоры головки цилиндров и поместите на шейки отрезки пластмассовой проволоки;

- установите корпусы подшипников и затяните гайки их крепления в два приема (см. "Разборка и сборка головки цилиндров") моментом 21,6 Н·м (2,2 кгс·м);

- снимите корпусы подшипников и в зависимости от величины сплющивания проволоки по шкале на упаковке определите величину зазора (рис. 2-46).

Расчетный зазор для новых деталей - 0,069-0,11 мм, а максимально допустимый (износ) должен быть не более 0,2 мм.

Рис. 2-46. Измерение зазора между шейками распределительного вала и корпусами подшипников

Зубчатый ремень. Поверхность зубчатой части должна быть с четким профилем зубьев без износа, без складок, трещин, подрезов и отслоений ткани от резины.

На любой поверхности ремня не допускаются следы попадания масла.

На торцевых поверхностях не должно наблюдаться расслоения и разлохмачивания, но незначительное выступание бахромы ткани допускается.

Поверхность плоской наружной части должна быть ровной без складок, трещин, углублений и выпуклостей.
