Регулятор давления

Снятие и установка

Снятие. Отсоединить упругий рычаг 10 (см. рис. 6-3) привода регулятора давления от рычага задней подвески, для чего снимите с пальца 15 стопорное кольцо 14, шайбу 13, а затем серьгу 11.

Отсоедините от регулятора давления трубопроводы, не допуская утечки тормозной жидкости.

ПРЕДУПРЕЖДЕНИЕ. При отсоединении трубопроводов обратите внимание на их положение, чтобы при установке присоединить их к тем же гнездам. Перепутывание трубопроводов недопустимо.

Отверните гайки крепления кронштейна регулятора давления к кузову и снимите кронштейн в сборе с регулятором давления и рычагами его привода.

Установка регулятора давления проводится в порядке, обратном снятию.

Проверка и регулировка привода регулятора давления

Установите автомобиль на подъемник или смотровую канаву. Автомобиль должен стоять на колесах, быть в снаряженном состоянии.

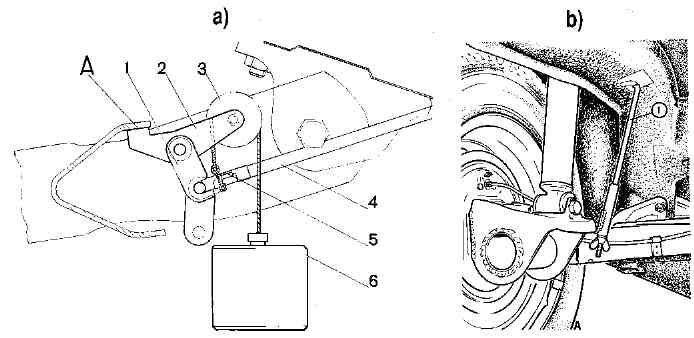

Рис. 6-16. Регулировка привода регулятора давления: а) 1 - шаблон; 2 - рычаг приспособления; 3 - ролик; 4 - рычаг привода регулятора давления; 5 - скоба; 6 - груз; А - упор рычага; b) 1 - штанга

Прожмите заднюю часть автомобиля, прикладывая 2-3 раза усилие в 392-490 H (40-50 кгс), направленное сверху вниз на задний бампер автомобиля, для установки задней подвески в среднее положение.

Установите между рычагами задней подвески и кузовом штанги 1 (рис. 6-16, в) для фиксации кузова в данном положении.

Предварительную оценку настройки привода регулятора давления можно определить по зазору между нижней частью рычага 5 (см. рис. 6-3) привода регулятора давления и пружиной 7. Зазор должен быть в пределах 2-2,1 мм.

Регулировку привода регулятора давления проводят с помощью приспособления 67.7834.9512, для чего:

- отсоедините серьгу 11 (см. рис. 6-3) от пальца кронштейна рычага задней подвески и опустите серьгу вниз. Установите на оси кронштейна рычага задней подвески приспособление (см. рис. 6-16, а) для регулировки привода регулятора давления в положение, при котором упор "А" рычага 2 приспособления упирался в полку соединителя рычагов задней подвески;

- зацепите захват тросика груза 6 за скобу 5, а тросик перекиньте через ролик 3 и, слегка нажав на груз приблизительно с усилием 4,9 H (0,5 кгс) вниз, опустите груз (масса груза должна быть равна 1,5+0,05 кг);

- убедитесь, что рычаг 4 не задевает за рычаг задней подвески;

- установите на ось кронштейна рычага задней подвески шаблон 1 и проверьте, входит ли в паз шаблона рычаг 4 привода регулятора давления. Это указывает на правильность регулировки привода, при котором расстояние между центром оси кронштейна рычага задней подвески и осью рычага 4 равно 28+0,2 мм.

В случае неправильной регулировки привода, ослабьте болты 16 и 2 (см. рис. 6-3) крепления регулятора давления, вставьте в отверстия "А" и "В" штифты специального рычага и переместите кронштейн до совпадения оси рычага 10 привода регулятора давления и оси паза шаблона. В этом положении затяните болты 16 и 2 крепления регулятора давления, и убедившись в правильности регулировки, соедините серьгу 11 с кронштейном рычага задней подвески.

Разборка, проверка деталей и сборка

Рис. 6-17. Детали регулятора давления: 1 - защитный колпачок; 2 - стопорное кольцо; 3 - втулка поршня; 4 - уплотнительное кольцо штока поршня; 5 - шайбы; 6 - пружина; 7 - уплотнительное кольцо головки поршня; 8 - поршень; 9 - втулка корпуса; 10 - стопорная шайба; 11 - толкатель; 12 - шайба; 13 - уплотнительные кольца толкателя; 14 - втулка толкателя; 15 - тарелка; 16 - пружина; 17 - прокладка пробки; 18 - пробка; 19 - заглушка; 20 - корпус регулятора давления

Разборка. Отверните болты 16 и 2 (см. рис. 6-3) крепления регулятора и отсоедините его от кронштейна 9. Выверните пробку 18 (рис. 6-17), снимите прокладку 17, выньте пружину 16 и опорную тарелку 15. Снимите защитный колпачок 1, нажмите на втулку 3 поршня, сдвинув ее внутрь корпуса. Удерживая втулку поршня в этом положении, снимите стопорное кольцо 2. Придерживайте втулку 3, пока за счет усилия пружины 6 она не выйдет из корпуса; снимите ее.

Выньте поршень 8 с уплотнителями 4 и 7, шайбами 5, пружиной 6. Выньте толкатель 11с уплотнительными кольцами 13, втулкой 14 и шайбой 12. При необходимости, специальным съемником, выньте из корпуса втулку 9.

Проверка деталей. Промойте детали изопропиловым спиртом или тормозной жидкостью и внимательно осмотрите их. Поверхности деталей не должны иметь повреждений и заметного износа.

Проверьте состояние и упругость пружины втулки толкателя. Ее длина в свободном состоянии должна быть 13,3 мм, под нагрузкой 13,7+1,5 H (1,4+0,15 кгс) - 7,5 мм.

Поврежденные и изношенные детали, а также уплотнительные кольца замените новыми.

На стенде БС-137.000 проверьте герметичность клапана регулятора давления, завальцованного в пробке 18. Если он пропускает жидкость, замените пробку регулятора в сборе с клапаном.

Сборка. При сборке все детали смазывайте тормозной жидкостью. Установите втулку 7 (см. рис. 6-4), если она была вынута. Соберите поршень 2 вместе с уплотнителями 21 и 23, шайбами 22, пружиной 6, втулкой 5 и вставьте в корпус 1 регулятора. Нажмите на втулку 5, сдвинув ее внутрь корпуса, вставьте стопорное кольцо 4. Смажьте торец втулки 5 и выступающую часть поршня смазкой Дитор. Наденьте колпачок 3.

Соберите толкатель 20 вместе с шайбой 9, уплотнительными кольцами 10, втулкой 19, опорной тарелкой 11 и вставьте в корпус регулятора. Установите пружину 12, прокладку 15 и заверните пробку 16 моментом 39,2-49 Н·м (4-5 кгс·м).

Если была утеряна заглушка 24, установите новую так, чтобы она утопала в корпусе регулятора на 1-2 мм.
