Вакуумный усилитель
Снятие и установка
Снятие. При снятии усилителя главный цилиндр гидропривода тормозов не отсоединяется от гидросистемы, чтобы в нее не попал воздух.
Порядок снятия:
- отсоедините толкатель вакуумного усилителя от педали;
- отверните гайки 1 (рис. 6-13) крепления главного цилиндра к усилителю, снимите его со шпилек и отведите в сторону, осторожно изгибая трубопроводы, чтобы не повредить их;
- отсоедините от усилителя шланг;

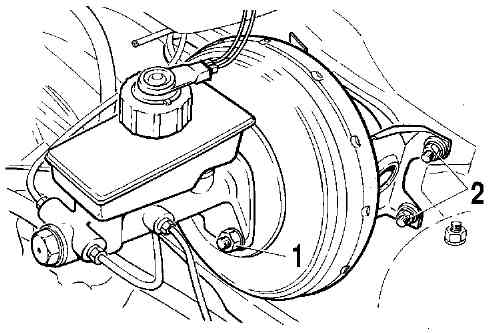

Рис. 6-13. Крепление вакуумного усилителя и главного цилиндра:
1 - гайка крепления главного цилиндра; 2 - гайка крепления кронштейна вакуумного усилителя- отверните гайки 2, крепящие кронштейн вакуумного усилителя к усилителю кронштейна, и снимите вакуумный усилитель в сборе с кронштейном. Затем отсоедините вакуумный усилитель от кронштейна.
Установку вакуумного усилителя проводите в обратном порядке. Разборка вакуумного усилителя не допускается.
