Тормозной механизм заднего колеса

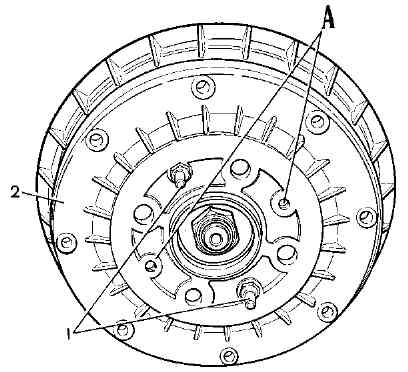

Рис. 6-25. Тормозной барабан: 1 - направляющий штифт; 2 - тормозной барабан; А - резьбовое отверстие, используемое для снятия барабана

Снятие. Поднимите заднюю часть автомобиля и снимите колесо. Снимите тормозной барабан, отвернув направляющие штифты 1 (рис. 6-25), а затем завернув их в резьбовые отверстия "А" до отделения барабана.

Ослабив трос привода стояночной тормозной системы, отсоедините от рычага 10 (см. рис. 6-7) наконечник троса, снимите шплинт, нажмите на палец 9 и снимите рычаг 10. Снимите направляющие пружины 8 (рис. 6-26) колодок, отсоедините верхнюю 3 и нижнюю 9 стяжные пружины колодок и снимите колодки.

Рис. 6-26. Детали тормозного механизма заднего колеса: 1 - щит тормозного механизма; 2 - колесный цилиндр; 3 - верхняя стяжная пружина колодок; 4 - тормозная колодка; 5 - накладка колодки; 6 - тормозной барабан; 7 - установочный штифт; 8 - направляющая пружина; 9 - нижняя стяжная пружина

Приняв меры, не допускающие утечку жидкости из главного цилиндра, отсоедините от колесного цилиндра трубку подвода тормозной жидкости и заглушите входные отверстия цилиндра и трубки. Снимите колесный цилиндр.

При замене щита тормоза отверните болты его крепления к фланцу оси заднего колеса и снимите щит.

Установку деталей тормозного механизма проводите в последовательности, обратной снятию, с учетом следующего:

- после установки колодок на щите тормоза убедитесь, что концы колодок правильно расположились в пазах упоров поршней колесного цилиндра и на опорной пластине;

- перед установкой барабана смажьте графитовой смазкой или смазкой ЛСЦ-15 посадочный поясок и привалочную поверхность ступицы.

После сборки тормозных механизмов нажмите на педаль тормоза 2-3 раза с усилием 39,2 H (40 кгс) для установки поршней в рабочее положение. После чего проверьте легкость вращения колеса (допускается легкое задевание барабана о колодки). Отрегулируйте стояночную тормозную систему.
