Выпускной коллектор двигателя 2112 (1,5i) - снятие и установка
Замечание:

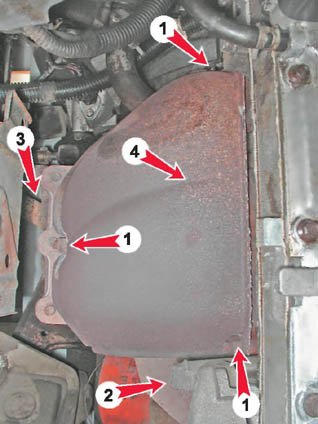

В отличие от двигателя 21124 (1,6i) (подробнее см. 8.5) на двигателе 2112 (1,5i) установлен чугунный выпускной коллектор (2). Он закреплен на головке блока цилиндров гайками на восьми шпильках. Между входным фланцем коллектора и привалочной плоскостью головки установлена двухслойная металлическая прокладка. Сверху коллектор закрыт металлическим экраном (4) Экран установлен на коллекторе и закреплен тремя гайками (1) на шпильках. Снизу коллектор соединен с приемной трубой (см. 8.5)
Для выполнения работы потребуется смотровая яма или эстакада.
Снятие
1. Обрабатываем резьбовые соединения выпускного коллектора проникающей смазкой.
2. Снимаем приемную трубу глушителя (см. 8.5.8).
3. Торцовым ключом на 13 мм отворачиваем три гайки крепления защитного экрана и снимаем защитный экран.
4. Торцовым ключом на 13 мм отворачиваем две гайки крепления кронштейна подводящей трубы насоса охлаждающей жидкости и снимаем кронштейн (см. 8.5.5, п. 8).
5. Торцовым ключом на 13 мм отворачиваем восемь гаек крепления выпускного коллектора и снимаем коллектор со шпилек (см. 8.5.5, п. 9).
6. Снимаем прокладку коллектора со шпилек (см. 8.5.5, п.15).
Установка
Устанавливаем выпускной коллектор в обратной последовательности. Прокладку коллектора заменяем новой. Момент затяжки гаек крепления коллектора - 24,5-25,8 Н·м (2,5-2,6 кгс·м).
