эксплуатация, техническое обслуживание, ремонт автомобиля ВАЗ 2101, 2102 с двигателями 2101 и 21011
Рулевое колесо - снятие и установка
Снятие
1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к ТО и ремонту").
2. Устанавливаем рулевое колесо в направлении прямолинейного движения автомобиля.
3. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. "Аккумуляторная батарея - снятие и установка").
4. Наносим мелом совпадающие метки на рулевом колесе и панели приборов.
5. Поддев снизу шлицевой отверткой пластмассовую накладку, снимаем ее с рулевого колеса.
6. Торцовым ключом на 24 мм с удлинителем отворачиваем гайку крепления рулевого колеса к валу, не снимая ее с резьбы.
7. Поочередно ударяя ладонями по колесу, стягиваем его со шлицев.
8. Окончательно отворачиваем гайку крепления рулевого колеса и снимаем колесо с вала.
Установка
1. Устанавливаем рулевое колесо в обратной последовательности.

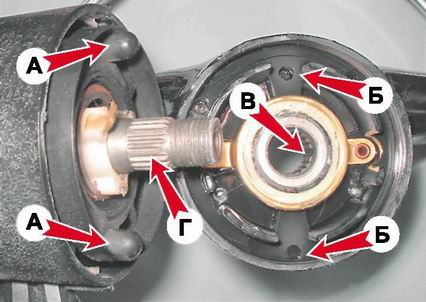

2. Ориентируем в вертикальном положении выступы А контактного кольца выключателя звукового сигнала.
3. Надеваем рулевое колесо на шлицевой конец вала, ориентируясь по ранее нанесенным меткам. При этом выступы А должны войти в прорези Б втулки колеса.
Внимание!
На части автомобилей шлицевое отверстие ступицы рулевого колеса имеет сдвоенную впадину В, а верхний конец вала - сдвоенный шлиц Г для посадки рулевого колеса в строго определенном положении.
4. После установки проверяем правильность положения рулевого колеса на вале. При прямолинейном движении автомобиля рулевое колесо должно быть расположено симметрично относительно вертикальной плоскости рулевого вала. При необходимости корректируем положение колеса перестановкой его на шлицах вала.
5. После окончательной затяжки гайки крепления рулевого колеса закерниваем ее в одной точке.
Примечание
Гайку крепления рулевого колеса можно заменить на самоконтрящуюся гайку 2110-3403090 крепления рулевого колеса автомобиля ВАЗ-2110.
