Дверь багажного отделения - снятие и установка
Рекомендация:
Для снятия двери можно отвернуть болты, которые крепят к ней петли (доступ к болтам затруднен, но отвернуть их можно накидным ключом). Однако, дверь при этом придется удерживать на весу, с риском ее уронить, повредив лакокрасочное покрытие кузова. Еще сложнее будет наживить болты при установке двери. Поэтому работу следует выполнять, отсоединив петли от кузова (как показано ниже).
Для выполнения работы потребуется помощник, а также отрезок тонкой стальной проволоки длиной около 1,5 м.
Снятие
1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к техническому обслуживанию и ремонту").
2. Снимаем обивку двери (см. "Обивка двери багажного отделения - снятие и установка").
3. На соединительных колодках жгута проводов, проложенных в двери, помечаем цвет изоляции каждого подсоединенного к ней провода.

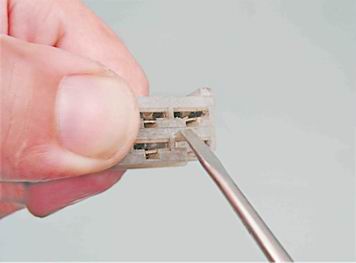

4. Отсоединяем колодку жгута проводов от колодки мотор-редуктора стеклоочистителя (см. "Очиститель заднего стекла - снятие и установка"). В колодке, подводящей напряжение к колодке мотор-редуктора, шлицевой отверткой с тонким лезвием или шилом поджимаем стопорные усики наконечников проводов. Отсоединяем провода от колодки.
5. Аналогичным способом освобождаем из колодки наконечник провода, подводящего питание на дополнительный сигнал торможения (см. "Спойлер - снятие и установка").
6. Снимаем "массовые" провода со шпильки крепления замка двери (см. "Замок двери багажного отделения - снятие, установка и регулировка").
7. Отсоединяем провод нагревательного элемента стекла двери (см. "Стекло двери багажного отделения - снятие и установка").
8. Вытягиваем провода из двери багажного отделения.

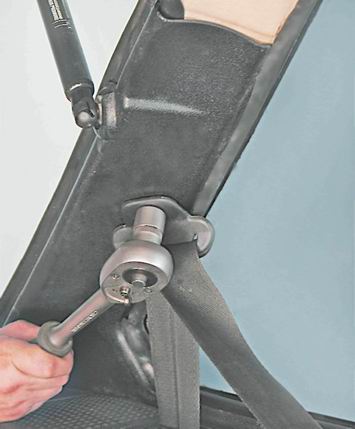

9. В салоне автомобиля, сняв декоративную накладку, торцовым ключом на 17 мм отворачиваем болт верхнего крепления ремня безопасности.
Предупреждение!
Не потеряйте дистанционную втулку, установленную под болтом.

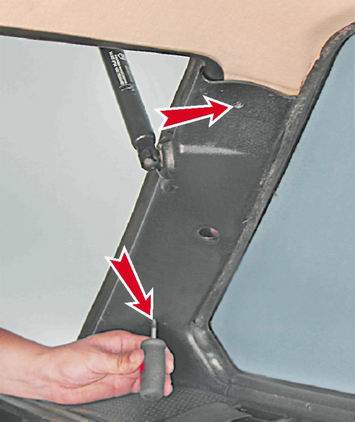

10. Крестовой отверткой отворачиваем два самореза крепления накладки задней стойки кузова.

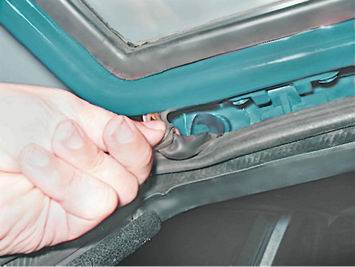

11. Освобождаем накладку из-под уплотнителя стекла и отводим верхнюю часть накладки от стойки. Аналогично отводим накладку с другой стороны автомобиля.

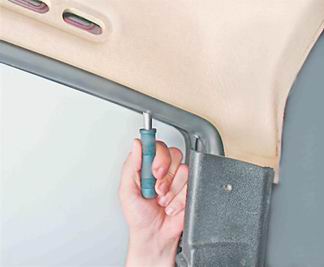

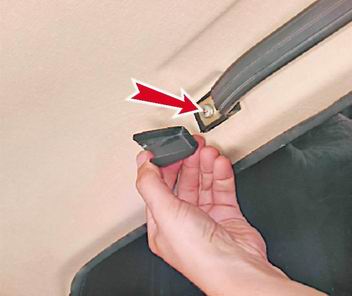

12. Снимаем заднюю накладку поручня. Крестовой отверткой отворачиваем винт заднего крепления поручня.

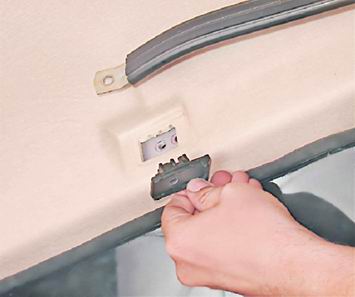

13. Извлекаем опорную пластину поручня.
14. Аналогично отсоединяем заднее крепление поручня противоположной стороны потолка.

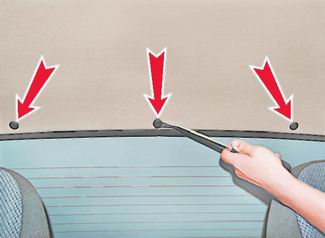

15. Съемником или шлицевой отверткой извлекаем фиксаторы трех держателей задней части обивки потолка.

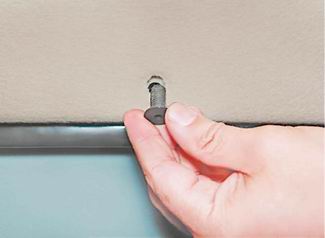

16. Вынимаем держатели.
17. Снимаем газовые упоры (см. "Газовый упор двери - снятие и установка").

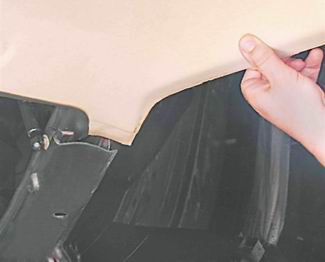

18. Выводим края обивки из-под уплотнения стекла и отводим заднюю часть обивки от потолка на расстояние 5-7 см.
Предупреждение!
Чтобы не погнуть обивку потолка, не прилагайте усилие.
19. Под обивкой потолка торцовым ключом на 10 мм с трещоткой отворачиваем по две гайки крепления петель двери к кузову автомобиля и снимаем дверь багажного отделения.
Предупреждение!
Одна из гаек левой петли крепит наконечник "массовых" проводов. При установке двери не забудьте их подсоединить!
20. При необходимости торцовым ключом на 10 мм отворачиваем по два болта крепления петель к рамке двери и снимаем петли.
Установка
1. Перед установкой двери, пропускаем через левую сторону ее рамки проволоку, согнутую в петлю. Конец петли выводим из отверстия для жгута проводов.
2. Устанавливаем петли на дверь.
3. Устанавливаем дверь в проем кузова. Надев на шпильку левой петли наконечник "массовых" проводов, заворачиваем гайки крепления петель (не затягивая их).
4. Если на двери стоит замок - снимаем фиксатор замка (см. "Замок двери багажного отделения - снятие, установка и регулировка").
5. Закрываем дверь и убеждаемся в правильности ее положения в проеме и равномерности зазоров по ее периметру.
Совет:
Конструкция крепления петель не предусматривает регулировки положения двери, поэтому если дверь в
проеме стоит криво, обратитесь на СТО (возможно, потребуется помощь жестянщика).
6. Затягиваем гайки крепления петель, устанавливаем фиксатор замка.
7. С помощью проволоки протягиваем через рамку двери жгут проводов.
8. Шлицевой отверткой с тонким лезвием заправляем наружный конец защитной трубки жгута проводов в отверстие двери.
9. Надеваем на концы проводов соединительные колодки в соответствии со сделанной маркировкой и подсоединяем колодки к стеклоочистителю и дополнительному сигналу торможения.
10. Крепим обивку потолка держателями.
11. Устанавливаем накладки задних стоек кузова и крепим их саморезами.

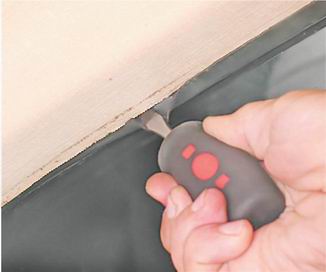

12. Шлицевой отверткой поправляем кромки уплотнителей боковых стекол (кромки уплотнителей должна располагаться поверх накладок и обивки потолка).
13. Проверяем работоспособность стеклоочистителя и дополнительного сигнала торможения.
14. Убедившись в работоспособности стеклоочистителя и дополнительного сигнала торможения, устанавливаем обивку двери багажного отделения (см. "Обивка двери багажного отделения - снятие и установка").
