Замок двери багажного отделения - снятие, установка и регулировка
Снятие
1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к техническому обслуживанию и ремонту").
2. Снимаем обивку двери багажного отделения (см. "Обивка двери багажного отделения - снятие и установка").

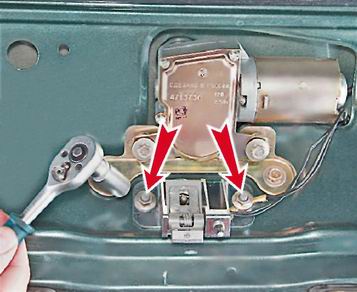

3. Торцовым ключом на 10 мм отворачиваем две гайки крепления замка к двери багажного отделения и снимаем замок.
Замечание:
Одной из гаек закреплены наконечники "массовых" проводов. При сборке не забудьте установить их на место.

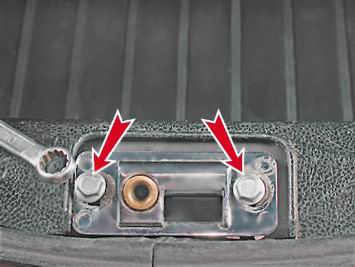

4. Накидным ключом на 10 мм отворачиваем два болта крепления фиксатора замка.

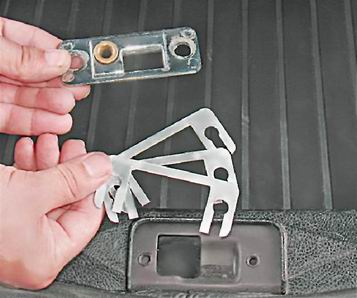

5. Снимаем фиксатор и регулировочные прокладки.
Установка
Устанавливаем снятые детали в обратной последовательности и регулируем положение замка фиксатора (см. ниже).
Замечание:
Если дверь багажного отделения не закрывается на замок или приходится сильно хлопать дверью, чтобы ее закрыть, следует отрегулировать положение фиксатора замка.
Регулировка
1. Ослабляем болты крепления фиксатора, так чтобы он не болтался, но при этом его можно было перемещать небольшим усилием руки.
2. Прикрываем дверь, и, глядя через стекло двери, убеждаемся, что шип замка располагается напротив подпружиненного гнезда фиксатора. При необходимости смещаем фиксатор, добиваясь оптимального его положения.
3. Сдвигаем фиксатор замка до упора назад и захлопываем дверь. При этом фиксатор замка сам займет оптимальное положение.
4. Нажав кнопку замка, открываем дверь багажного отделения. Стараясь не сместить фиксатор в сторону, затягиваем болты его крепления.
5. Если дверь багажного отделения закрывается неплотно ослабляем два болта крепления фиксатора замка и убираем одну или несколько регулировочных пластин.
6. Если для закрытия двери приходится прилагать слишком большое усилие, снимаем фиксатор, устанавливаем дополнительную регулировочную пластину и ставим на место фиксатор.
Совет:
Дополнительные регулировочные пластины можно изготовить самостоятельно, вырезав их из листового металла.
7. Подобрав оптимальное количество регулировочных пластин, регулируем положение фиксатора (см. выше, п. 2-4).
