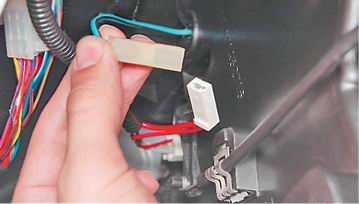

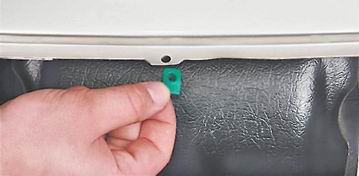

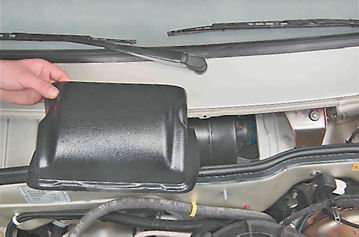

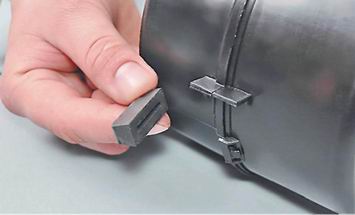

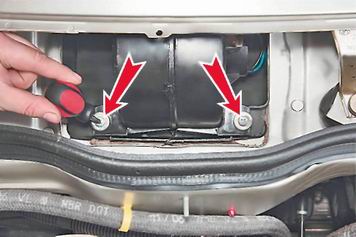

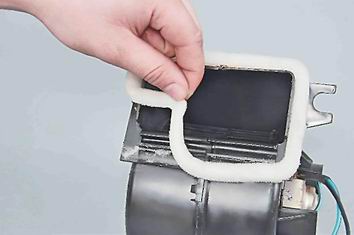

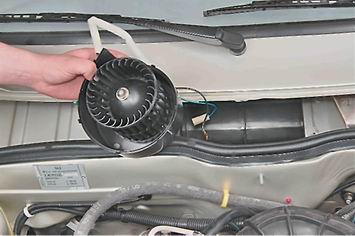

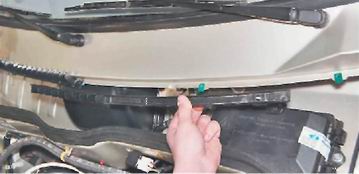

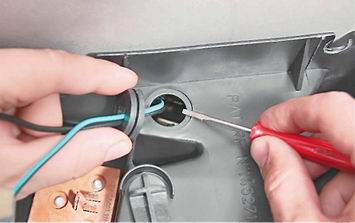

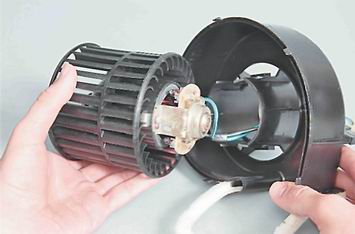

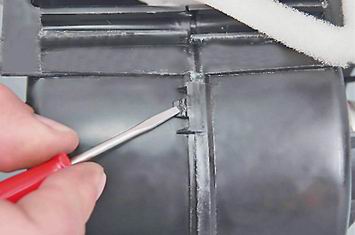

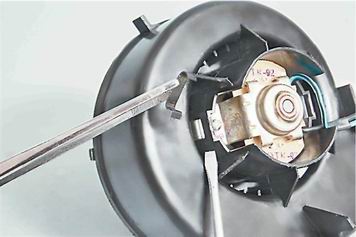

Электровентилятор отопителя - снятие и установкаСнятие 1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к техническому обслуживанию и ремонту"). 2. Снимаем левую накладку консоли панели приборов (см. "Панель приборов - снятие и установка"). 3. Разъединяем колодки жгута проводов электровентилятора. 4. Ключом на 10 мм отворачиваем колпачковую гайку крепления наконечника провода "массы" электродвигателя вентилятора и снимаем наконечник со шпильки. 5. Чтобы не повредить, снимаем фильтр системы вентиляции и отопления (см. "Фильтр системы вентиляции и отопления - замена"). 6. Крестовой отверткой выворачиваем пять саморезов крепления и снимаем левую и правую части решетки воздухопритока. 7. Снимаем центральный держатель решетки воздухопритока, чтобы он случайно не упал в отопитель. 8. Крестовой отверткой выворачиваем четыре самореза крепления защитного кожуха электровентилятора. 9. Сдвигаем кожух вправо и извлекаем его из короба воздухопритока. 10. Крестовой отверткой выворачиваем два винта крепления электровентилятора отопителя. 11. Снимаем две резиновые подушки крепления электровентилятора. Замечание: Дальнейшие операции для наглядности показаны на снятом электровентиляторе. 12. Аккуратно отклеиваем уплотнитель с одной из частей кожуха. 13. Снимаем подушку кожуха . 14. Шлицевой отверткой, поочередно надавив на пять фиксирующих выступов, разъединяем части кожуха. 15. Выводим жгут проводов электровентилятора из корпуса отопителя. 16. Извлекаем сначала левую часть кожуха... ...а затем правую в сборе с электровентилятором из короба воздухопритока. 17. Поддеваем отверткой и снимаем два пружинных держателя электродвигателя в кожухе. 18. Вынимаем электродвигатель в сборе с крыльчаткой из кожуха. Установка 1. Устанавливаем электродвигатель в кожух и соединяем части кожуха. 2. Приклеиваем уплотнительную поролоновую прокладку ко второй части кожуха. 3. Далее устанавливаем электровентилятор в обратной последовательности. |
||||
