Щит заднего тормозного механизма - снятие и установка

- шестигранный ключ на 8 мм с удлинителем;

- мягкие накладки на губки тисков.

1. Снимаем со щита тормозные колодки (см. "Задние тормозные колодки - снятие и установка") и тормозной цилиндр (см. выше, "Рабочий цилиндр заднего тормозного механизма - замена").

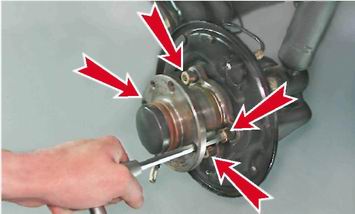

2. Через отверстие во фланце ступицы шестигранным ключом на 8 мм выворачиваем четыре болта крепления ее оси.

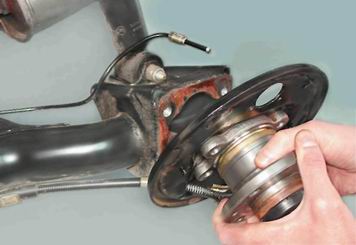

3. Пропуская трос стояночного тормоза через отверстие в опорном щите, снимаем ось в сборе со ступицей и щитом.

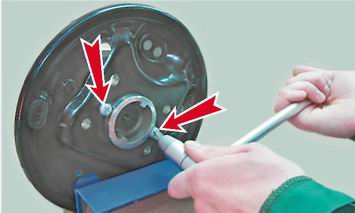

4. Закрепляем щит в тисках с мягкими накладками на губках. Большой крестовой отверткой с воротком выворачиваем два винта крепления щита.

5. Снимаем щит с оси ступицы.

1. Устанавливаем щит в обратной последовательности.

2. Удаляем воздух из системы гидропривода (см. "Гидравлический привод тормозов - прокачка").

3. Регулируем стояночную тормозную систему (см. "Стояночный тормоз - регулировка").
