Снятие, установка и регулировка боковых дверей

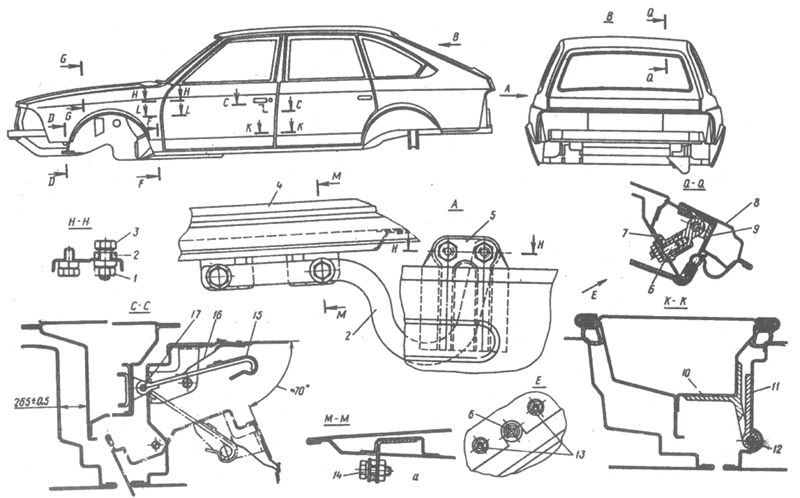

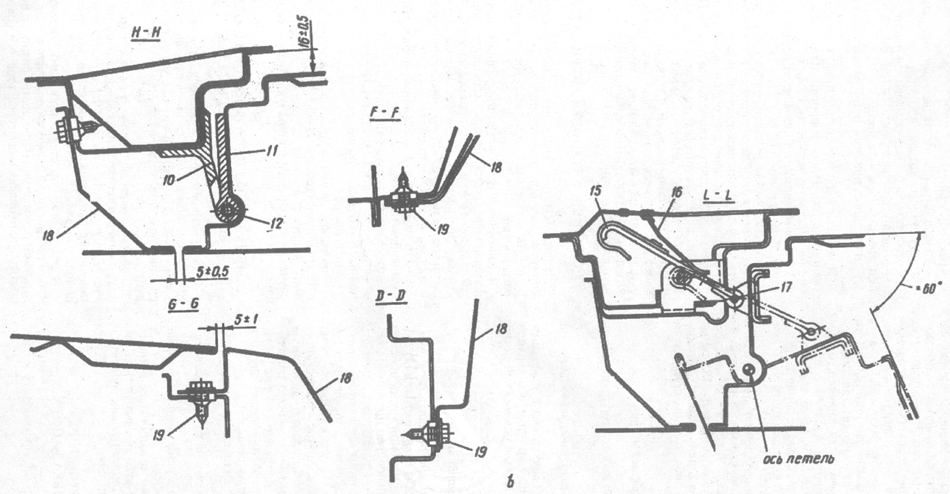

Рис. 8-40. a-b. Фрагменты сечений кузова: а - по боковым дверям и двери задка; b - по капоту и передним крыльям:

1 - контргайка; 2 - подвижная часть петли капота; 3 - болт-ось петли капота; 4 - капот; 5 - неподвижная часть петли капота; 6 - болт; 7 - неподвижная часть петли двери задка; 8 - дверь задка; 9 - подвижная часть петли двери задка; 10 - неподвижное звено петли; 11 - подвижное звано петли; 12 - ось петли; 13 - гайки; 14 - болт крепления петли капота; 15 - ограничитель открытия двери; 16 - направляющая пружины ограничителя; 17 - ось ограничителя; 18 - переднее крыло; 19 - болты крепления переднего крыла

Боковые двери вращаются на петлях, звенья которых приварены дуговой сваркой: неподвижное 7 (рис. 8-40) к стойкам боковины, подвижное 9 - к дверям. Оба звена петель соединены между собой съемной свертной, упругой осью 12, запрессованной в отверстия звеньев. Приварка петель обеспечивает точное и стабильное положение дверей в проемах кузова в течение значительного периода эксплуатации автомобиля. Однако в процессе длительной эксплуатации автомобиля, из-за деформации деталей кузова и дверей, изменяется положение двери относительно проема, что затрудняет ее закрывание и открывание. Для регулировки боковых дверей (уменьшения возросшего усилия открывания и закрывания) необходимо восстановить прежнее взаимное положение защелки наружного замка путем перемещения защелки. Для этого ослабить затяжку резьбовой части защелки, отвернув ее на несколько оборотов, после чего перемещением защелки добейтесь такого ее положения, когда будет обеспечено легкое вхождение защелки в паз наружного замка, и вновь затянуть резьбовое соединение.

При значительных повреждениях двери, когда их устранение невозможно произвести на навешенной двери, дверь необходимо снять с кузова. Для этого нужно отсоединить ограничитель 15 открывания двери и выбить из петель их оси 12 (отсоединять ограничитель не обязательно при снятии задних дверей).

Снятие передней двери

Снятие передней двери необходимо производить в следующем порядке:

- открыть дверь;

- срубить или срезать замыкающую головку оси 17 ограничителя;

- поддерживая дверь (желательно с помощником), выбить оси петель, при этом ось верхней петли следует выбивать вниз, а ось нижней петли вверх;

- снять дверь.

Снятие задней двери

При этой операции можно оставить ограничитель на кузове, сняв как бы дверь с ограничителя, но это сопряжено со значительной трудоемкостью и риском сломать направляющую пружину 16 ограничителя, которую в этом случае предстоит снять с двери. Поэтому рекомендуем все же отсоединить ограничитель от кузова, срезав замыкающую головку оси 17 ограничителя. Порядок операций съема задней двери такой же, как и при съеме передней.

Перед установкой отремонтированной двери на кузов нужно изготовить ремонтную ось ограничителя. Размеры этой оси приведены на рис. 8-41. Материалом для ее изготовления может служить прутковая малоуглеродистая сталь.

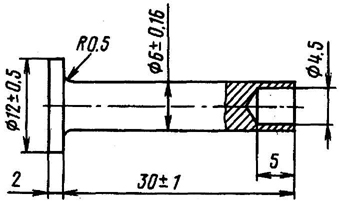

Рис. 8-41. Ремонтная ось ограничителя

Установку двери на кузов необходимо производить в следующем порядке:

- поднести дверь к проему на кузове и совместить отверстия в петлях;

- вставить и запрессовать ранее выпрессованные оси верхней и нижней петель;

- совместить отверстия в ограничителе и кронштейне ограничителя на кузове и вставить, а затем расклепать его ось. Проверить, как вращается дверь и работает ограничитель.
