Щиток приборов модели 2107 - снятие и замена ламп

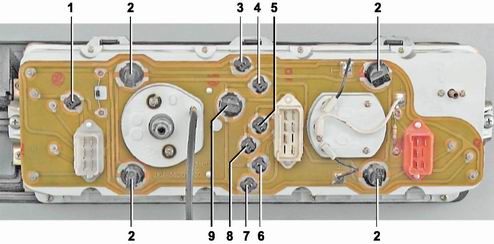

Расположение ламп на щитке приборов:
1 - контрольная лампа резерва топлива (A 12-1,2 (W1,2W); 2 - лампы подсветки комбинации приборов (AMH 12-3-1 (T3W); 3 - контрольная лампа включения указателей поворота (A 12-1,2 (W1,2); 4 - контрольная лампа неисправности двигателя (A 12-1,2 (W1,2); 5 - контрольная лампа включения наружного освещения (A 12-1,2 (W1,2); 6 - контрольная лампа недостаточного давления масла (A 12-1,2 (W1,2); 7 - контрольная лампа включения стояночного тормоза (A 12-1,2 (W1,2); 8 - контрольная лампа включения дальнего света фар (A 12-1,2 (W1,2); 9 - контрольная лампа заряда аккумуляторной батареи (A 12-1,2 (W1,2)Снятие
1. Подготавливаем автомобиль к выполнению операций (см. "Подготовка автомобиля к TO и ремонту").
2. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. "Аккумуляторная батарея - снятие и установка").
3. Подеваем шлицевой отверткой и снимаем рукоятки с рычагов управления отопителем.
4. Отворачиваем гайку крепления рукоятки сброса показаний счетчика суточного пробега. Снимаем гайку с шайбой и проталкиваем рукоятку в пространство за панелью.
5. Снимаем выключатель стеклоочистителя и омывателя стекла задней двери багажного отделения (см. "Клавишные выключатели - замена").
6. Тонкой шлицевой отверткой поддеваем и снимаем заглушку самореза крепления щитка, расположенную с правого края блока рычагов управления системой вентиляции и отопления салона.
7. Крестовой отверткой отворачиваем саморез.
8. Вынимаем щиток из панели.
9. Отворачиваем накидную рифленую гайку троса привода спидометра и отсоединяем трос.
10. Снимаем со штуцера эконометра шланг подвода разрежения.
11. Отсоединяем от комбинации приборов три цветные колодки разъемов проводов.
12. Снимаем щиток приборов.
Замена лампы подсветки комбинации приборов
1. Повернув патрон лампы на 90° до совпадения его выступа с прорезью в плате, вынимаем патрон с лампой.
2. Нажав и повернув на 90°, вынимаем лампу.
Замена ламп блока сигнализаторов
1. Повернув патрон лампы на 90° до совпадения его выступа с прорезью в плате, вынимаем патрон с лампой.
2. Заменяем лампу вместе с патроном.
Установка
Установка всех снятых деталей выполняется в обратной последовательности.
