Накладка туннеля пола - снятие и установка

Для выполнения работы потребуется угловая реверсивная отвертка.

1. Подготавливаем автомобиль к выполнению работы (см. 5, п. 2).

2. Снимаем правую и левую накладки центральной консоли (см. 14.8.3, п. 13 и 18).

3. Сдвигаем передние сиденья вперед до упора.

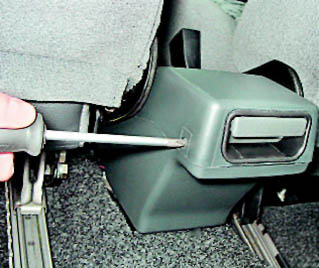

4. Крестовой отверткой отворачиваем два самореза заднего крепления верхней части накладки по обеим сторонам от пепельницы.

5. Сдвигаем сиденья назад до упора.

6. Специальной угловой отверткой, либо отвернув по четыре гайки крепления передних сидений (см. 14.8.5, п. 2-6) и откинув сиденья назад, отворачиваем два самореза среднего крепления верхней части накладки.

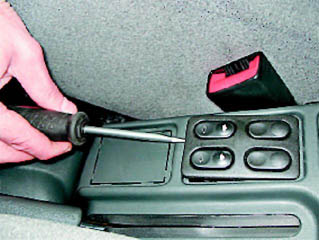

7. Поддев шлицевой отверткой снимаем панель выключателей электрических стеклоподъемников.

8. Чтобы не перепугать при сборке, помечаем соединительные колодки выключателей.

9. Тонкой шлицевой отверткой, отжимая фиксаторы, отсоединяем колодки от выключателей.

10. Поднимаем рычаг стояночного тормоза.

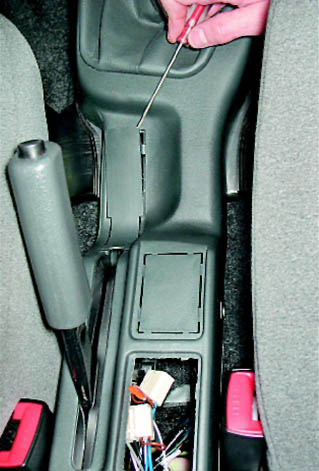

11. Той же отверткой отжимаем фиксаторы рамки рычага стояночного тормоза, и отсоединяем ее от накладки туннеля пола. Сдвигаем рамку вверх по рычагу.

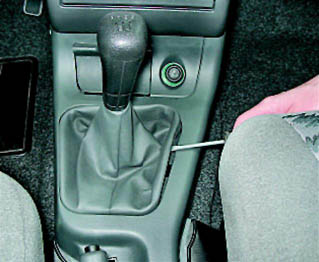

12. Аналогичным образом, снимаем чехол рычага переключения передач.

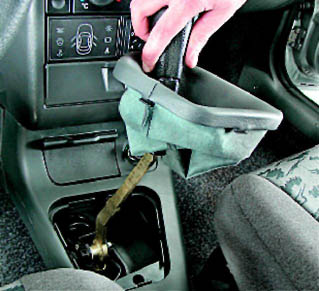

13. Рывком вверх выдергиваем нижний конец рычага из шарового шарнира. Снимаем рукоятку рычага переключения передач вместе с чехлом.

14. Разъединяем две пары колодок проводов прикуривателя (см. 14.8.3, п. 20).

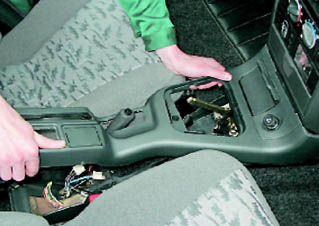

15. Приподняв заднюю часть верхней накладки туннеля пола, сдвигаем ее назад, выводя переднюю часть накладки из зацепления с центральной консолью.

16. Торцовым ключом на 10 мм отворачиваем гайку крепления воздуховода.

17. Снимаем воздуховод, выводя его переднюю часть из отверстия в нижней части накладки туннеля пола.

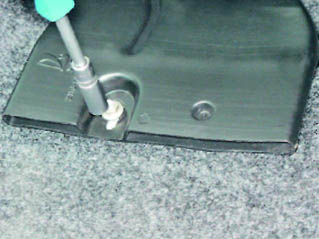

18. Торцовым ключом на 10 мм отворачиваем шесть гаек крепления нижней части накладки туннеля (две гайки - в передней части накладки, две - в задней и две около рычага переключения передач).

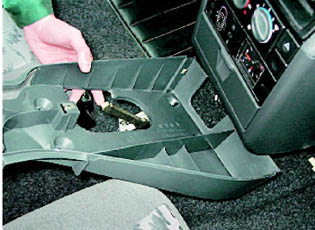

19. Снимаем нижнюю часть накладки.

Устанавливаем накладки в обратной последовательности. При соединении колодок жгутов проводов к выключателям ориентируемся по меткам, нанесенным при разборке.
