Стеклоподъемник - снятие и установка
Замечание:
Работа показана на примере стеклоподъемника с электроприводом. Особенности снятия и установки стеклоподъемника с механическим приводом указаны в тексте.
Снятие
1. Снимаем внутреннюю обивку двери (см. 14.2.3).
2. Снимаем полиэтиленовую пленку с двери (см. 14.2.4, п. 2).

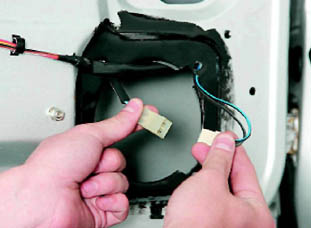

3. Включив зажигание, опускаем стекло двери до уровня позволяющего открутить два болта крепления кронштейна стекла к стеклоподъемнику (см. ниже п. 5). Разъединяем колодки проводов моторредуктора стеклоподъемника.
Замечание:
При наличии стеклоподъемника с механическим приводом, для опускания стекла следует надеть ручку на вал механизма стеклоподъемника.
4. Снимаем ручку открывания замка двери с тягой (см. 14.2.6, п. 3-5).

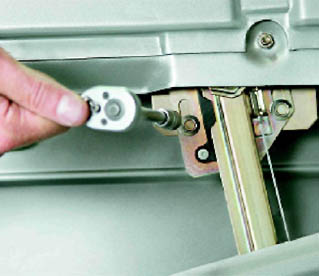

5. Торцовым ключом на 10 мм отворачиваем два болта крепления кронштейна стекла к направляющей стеклоподъемника. Рукой поднимаем стекло до упора вверх, и фиксируем его скотчем.

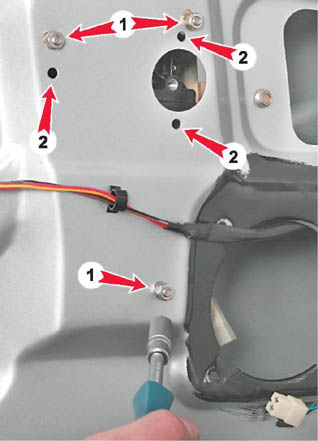

6. Торцовым ключом на 10 мм отворачиваем три гайки (1) крепления привода стеклоподъемника.
Замечание:
Механизм стеклоподъемника с механическим приводом крепится на трех шпильках с гайками на 10 мм Отверстия под шпильки обозначены на фотографии (см выше поз. 2).
7. Тем же ключом отворачиваем четыре гайки крепления направляющей стеклоподъемника.

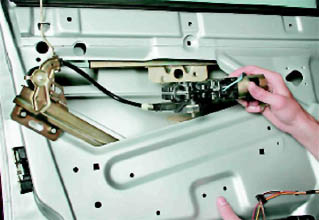

8. Опускаем стекло по направляющим, выводим из отверстия в панели двери верхнюю шпильку направляющей стеклоподъемника. Поднимаем стекло, фиксируем его скотчем и извлекаем стеклоподъемник из двери.
Установка
Устанавливаем стеклоподъемник в обратной последовательности.
Совет:
Полиэтиленовую пленку можно приклеить с помощью любого герметика
