эксплуатация, техническое обслуживание, ремонт автомобиля Lada Samara 113, 114 с двигателями 1,5i и 1,6i
Головка блока цилиндров - снятие и установка
Головку блока цилиндров снимают для ее ремонта, для замены прокладки головки, а также при капитальном ремонте двигателя.
Снятие
1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи (см. "Подготовка автомобиля к техническому обслуживанию и ремонту").
2. Сливаем из двигателя охлаждающую жидкость (см. "Охлаждающая жидкость - замена").
3. Снимаем воздушный фильтр (см. "Воздушный фильтр - снятие и установка").
4. Снимаем с двигателя впускной трубопровод и выпускной коллектор (см. "Прокладка впускного трубопровода и выпускного коллектора - замена").
Замечание:
При необходимости головку блока цилиндров можно снять в сборе с деталями системы питания и выпускным коллектором.
5. Снимаем крышку головки блока цилиндров (см. "Прокладка крышки головки блока цилиндров - замена").
6. На двигателях с фазированным впрыском топлива отсоединяем колодку провода от датчика положения распределительного вала (см. "Датчик положения распределительного вала - проверка и замена").
7. Отсоединяем наконечники проводов от датчика температуры охлаждающей жидкости (см. "Датчик температуры охлаждающей жидкости - проверка и замена"). Для удобства работы отсоединяем колодку жгута проводов от датчика детонации (см. "Датчик детонации - проверка и замена") и отводим жгут проводов датчиков в сторону.
8. Отсоединяем наконечник провода от датчика указателя температуры охлаждающей жидкости (см. "Датчик указателя температуры охлаждающей жидкости - проверка и замена").
9. Торцовым ключом на 13 мм отворачиваем гайку крепления "массового" провода к двигателю и снимаем наконечник провода со шпильки.

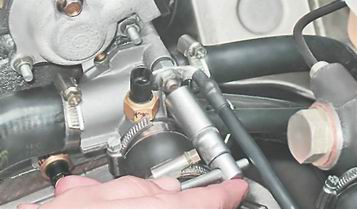

10. Торцовым ключом на 13 мм отворачиваем две гайки крепления патрубка.
11. Снимаем патрубок со шпилек головки блока цилиндров и, не отсоединяя шлангов, отводим его в сторону.

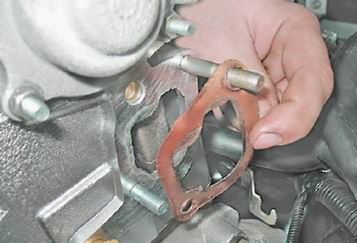

12. Снимаем со шпилек уплотнительную прокладку.
13. Снимаем шкив распределительного вала (см. "Сальник распределительного вала - замена").
14. Отворачиваем гайку и болт верхнего крепления задней крышки ремня привода ГРМ (см. "Насос охлаждающей жидкости - замена").
15. Извлекаем указатель уровня масла.

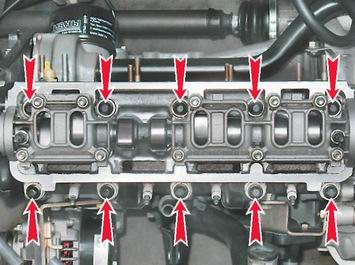

16. Торцовым ключом Torx Е14 с узкой головкой отворачиваем десять болтов крепления головки блока цилиндров.
Совет:
Часть болтов крепления головки блока цилиндров можно отвернуть только торцовым ключом с узкой головкой. При отсутствии такого ключа снимите распределительный вал (см. "Распределительный вал - снятие и установка) и уже после этого отверните болты крепления головки блока цилиндров.

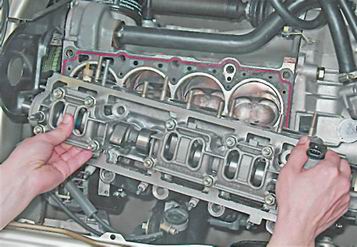

17. Немного оттянув в сторону заднюю крышку ремня привода ГРМ, снимаем головку блока цилиндров.

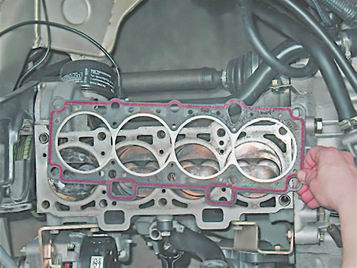

18. Снимаем прокладку головки блока цилиндров.

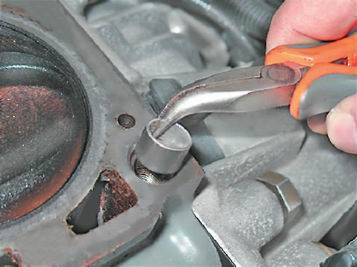

19. Вынимаем две направляющие втулки.
Установка
1. Промываем головку блока цилиндров от грязи и отложений керосином или дизельным топливом.

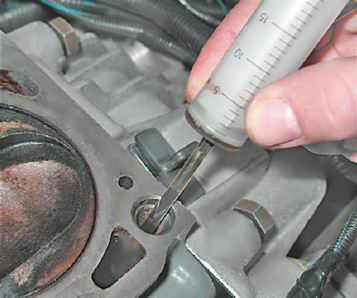

2. Удаляем из резьбовых отверстий блока цилиндров (под болты крепления головки блока) остатки масла и охлаждающей жидкости.
3. Очищаем привал очные плоскости головки и блока цилиндров от остатков старой прокладки, обезжириваем плоскости растворителем.
Предупреждение!
При установке головки блока цилиндров всегда используйте новую прокладку. Попадание масла на поверхность прокладки не допускается.
4. Устанавливаем направляющие втулки головки в посадочные отверстие блока цилиндров.

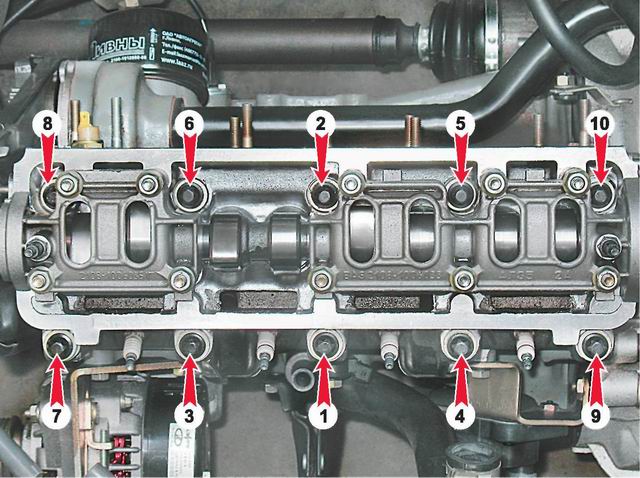

Последовательность затягивания болтов крепления головки блока цилиндров
5. Укладываем на блок цилиндров прокладку, при этом направляющие втулки должны войти в соответствующие отверстия прокладки.
6. Устанавливаем на блок цилиндров головку. Слегка перемещая головку из стороны в сторону, добиваемся того, чтобы направляющие втулки вошли в соответствующие отверстия головки.
Предупреждение!
Повторное использование болтов крепления головки блока цилиндров допускается только в том случае, если их длина не превышает 135,5 мм.

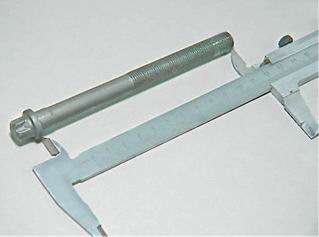

7. Штангенциркулем или слесарной линейкой измеряем длину болтов. Болты длиной более 135,5 мм заменяем.
8. Перед заворачиванием окунаем резьбовую часть болтов в моторное масло, после чего даем маслу стечь, выждав около получаса.
9. Устанавливаем в отверстия головки болты с шайбами.
10. Динамометрическим ключом затягиваем болты крепления головки (в последовательности указанной на фото) в четыре приема:
- затягиваем болты моментом 20 Н·м (2 кгс·м);
- затягиваем болты моментом 69,4-85,7 Н·м (7,1-8,7 кгс·м);
- доворачиваем болты на 90°;
- еще раз доворачиваем болты на 90°.
11. Дальнейшую сборку выполняем в обратной последовательности.
