Описание конструкции
На автомобиле установлен бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиклапанный двигатель, с верхним расположением распределительного вала и жидкостным охлаждением, модели 2111 или 11183.

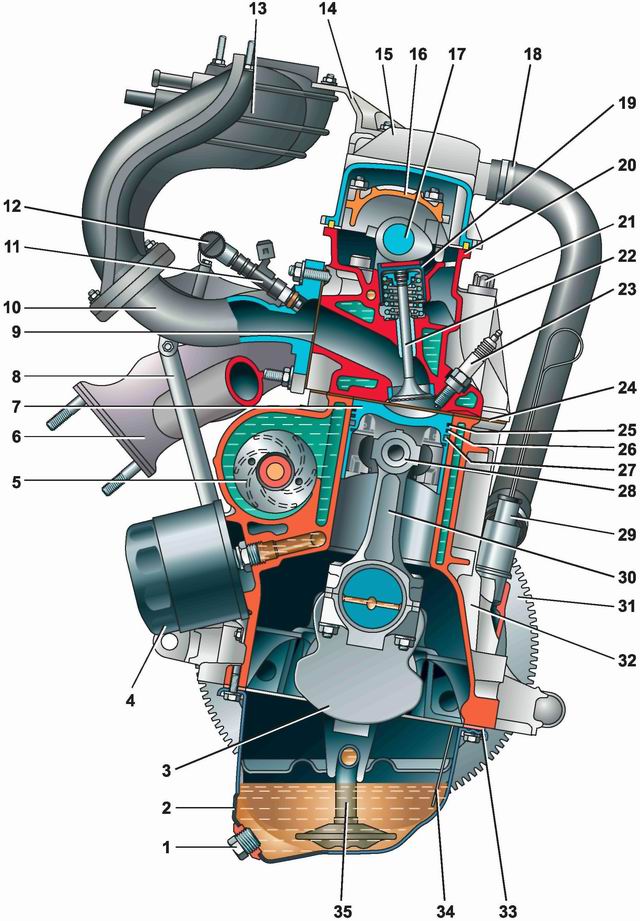

Поперечный разрез двигателя 11183 (1,6i): 1 - пробка сливного отверстия поддона картера; 2 - поддон картера двигателя; 3 - коленчатый вал; 4 - масляный фильтр; 5 - насос охлаждающей жидкости; 6 - выпускной коллектор; 7 - поршень; 8 - штанга крепления впускного трубопровода; 9 - прокладка впускного трубопровода и выпускного коллектора; 10 - впускной трубопровод; 11 - форсунка; 12 - топливная рампа; 13 - ресивер; 14 - кронштейн; 15 - крышка головки блока цилиндров; 16 - корпус подшипников распределительных валов; 17 - распределительный вал; 18 - шланг системы вентиляции картера; 19 - толкатель клапана; 20 - головка блока цилиндров; 21 - болт крепления головки к блоку цилиндров; 22 - клапан; 23 - свеча зажигания; 24 - прокладка головки блока цилиндров; 25 - верхнее компрессионное кольцо; 26 - нижнее компрессионное кольцо; 27 - маслосъемное кольцо; 28 - поршневой палец; 29 - штуцер для установки масляного щупа; 30 - шатун; 31 - маховик; 32 - блок цилиндров; 33 - прокладка поддона картера; 34 - масляный щуп; 35 - маслозаборник
Блок цилиндров - чугунный, с выточенными в нем цилиндрами. Внутренние полости блока для охлаждающей жидкости образованы при его литье, а каналы подачи масла выполнены сверлением. В нижней части блока выточены пять опор коренных подшипников коленчатого вала. Крышки коренных подшипников обрабатываются вместе со своими опорами и потому не взаимозаменяемы. Чтобы не перепутать крышки при установке, на них нанесена маркировка порядкового номера подшипника, начиная от шкива коленчатого вала. В крышке второго коренного подшипника выполнены два резьбовых отверстия под болты крепления маслозаборника. В опоры и крышки коренных подшипников установлены сталеалюминиевые вкладыши. По обеим сторонам опоры третьего коренного подшипника выполнены гнезда для установки упорных полуколец, препятствующих осевому перемещению коленчатого вала. Переднее полукольцо - сталеалюминевое (с одной стороны желтое, с другой - стального цвета), заднее - металлокерамическое (желтого цвета с обеих сторон).
Поршни - из алюминиевого сплава, с залитыми в них стальными кольцами. Для предотвращения удара поршней по клапанам при обрыве ремня привода ГРМ или срезании его зубьев, в днище каждого поршня сделаны углубления под тарелки клапанов. На каждом поршне установлено одно маслосъемное и два компрессионных кольца.
Пальцы - плавающего типа (зафиксированные в отверстиях поршней с двух сторон пружинными стопорными кольцами). На часть двигателей 2111 может быть установлена шатунно-поршневая группа двигателя 21083, где пальцы зафиксированы в верхних головках шатунов методом "горячей посадки".
Шатуны - стальные, кованые, со съемными крышками. Крышки шатунов не взаимозаменяемы и устанавливаются на шатуны только в одном положении. На шатунах и их крышках нанесена маркировка номера цилиндра.
Снизу к блоку цилиндров, через прокладку, крепится поддон картера.
Система смазки двигателя комбинированная - под давлением и разбрызгиванием. Масляный насос - шестеренного типа с внутренним зацеплением и приводом от переднего конца коленчатого вала. Через маслозаборник насос забирает масло из поддона картера и под давлением нагнетает в каналы системы смазки двигателя. Для контроля уровня масла в поддоне установлен измерительный щуп и электрический датчик недостаточного уровня масла. Масляный фильтр - полнопоточный, с бумажным фильтрующим элементом и обратным клапаном, препятствующим вытеканию масла из каналов системы смазки в поддон картера после остановки двигателя.
В теле коленчатого вала просверлены каналы. При работе двигателя масло под давлением из блока через отверстия и проточки во вкладышах коренных подшипников и отверстия в коренных шейках попадает в каналы коленчатого вала и по ним поступает к шатунным шейкам, смазывая их. Технологические отверстия каналов закрыты стальными штампованными заглушками.
К фланцу коленчатого вала болтами крепится маховик. Для соединения их в требуемом положении на маховике имеется установочная метка в виде сверления, которая должна находиться напротив шатунной шейки четвертого цилиндра.
С левой стороны блока (при взгляде со стороны шкива коленчатого вала) выполнена полость для установки насоса охлаждающей жидкости и прилив для установки масляного фильтра.
Сверху на блоке цилиндров через специальную прокладку установлена алюминиевая головка. В ней находятся распределительный вал, восемь клапанов с направляющими втулками и седлами и восемь толкателей клапанов с регулировочными шайбами. Опоры распределительного вала выполнены в головке. К верхней плоскости головки болтами прижаты два корпуса подшипников распределительного вала. Сверху газораспределительный механизм закрыт крышкой с маслозаливной горловиной. На части автомобилей в заглушке головки блока цилиндров установлен датчик положения распределительного вала, а на заднем конце вала установлен штифт, предназначенный для определения датчиком положения вала.
Привод распределительного вала и насоса охлаждающей жидкости осуществляется зубчатым ремнем от зубчатого шкива, установленного на коленчатом вале двигателя. Натяжение ремня и направление его движения по шкивам осуществляется натяжным роликом. Генератор приводится в действие поликлиновым ремнем от шкива коленчатого вала двигателя.
Особенности двигателя ВАЗ-11183 (1,6i)
Двигатель 11183, с рабочим объемом 1,6 л, восьмиклапанный, создан на базе двигателя ВАЗ-2111. Он имеет увеличенный по высоте на 2,3 мм блок цилиндров и оригинальный коленчатый вал. Диаметр цилиндров оставлен прежний - 82 мм, ход поршня увеличен до 75,6 мм против 71 мм у базового двигателя. В опорах коренных подшипников установлены масляные форсунки. Масло из форсунок подается на внутренние поверхности поршней для их охлаждения. Часть масла попадает на верхние головки шатунов и через выполненные в них конические отверстия стекает на поршневые пальцы, смазывая их.
Ресивер двигателя 11183 выполнен из пластмассы. На двигатель установлены оригинальные топливная рампа без регулятора давления и форсунки, отличные от тех, что применяются на двигатель 2111.
