эксплуатация, техническое обслуживание, ремонт автомобиля Lada Samara 113, 114 с двигателями 1,5i и 1,6i
Прокладка впускного трубопровода и выпускного коллектора - замена
Для выполнения работы потребуется смотровая яма или эстакада.
Снятие
1. Подготавливаем автомобиль к выполнению работы и отсоединяем аккумуляторную батарею (см. "Подготовка автомобиля к техническому обслуживанию и ремонту").
2. Снимаем приемную трубу (см. "Приемная труба - снятие, замена прокладки и установка").

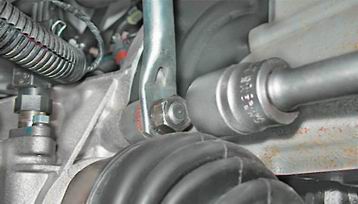

3. Ключом на 17 мм отворачиваем гайку нижнего крепления левой штанги (гайка расположена над правым приводом переднего колеса).

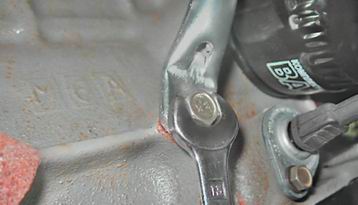

4. Ключом на 13 мм отворачиваем болт нижнего крепления правой штанги к блоку цилиндров.
5. Снимаем ресивер (см. "Ресивер - снятие и установка").
6. Снимаем топливную рампу (см. "Топливная рампа двигателя 2111 (1,5i)/11183 (1,6i) - снятие, разборка и установка").
7. На двигателе 2111 (1,5i) ключом на 13 мм отворачиваем три гайки крепления и снимаем кронштейн.

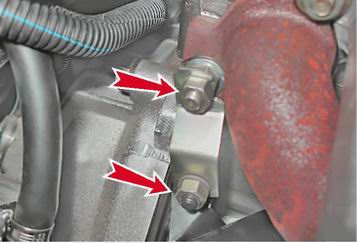

8. Ключом на 13 мм отворачиваем две гайки крепления монтажной проушины и снимаем ее.

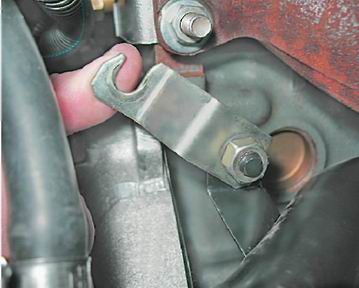

9. Ключом на 13 мм ослабляем затяжку гайки нижнего крепления кронштейна, и отворачиваем гайку верхнего крепления кронштейна.
10. Отводим кронштейн в сторону.

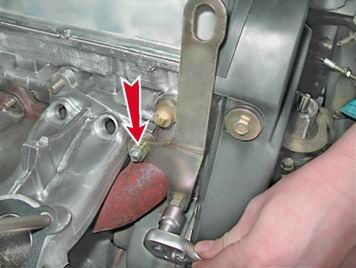

11. Ключом на 13 мм отворачиваем гайку верхнего крепления правой штанги.

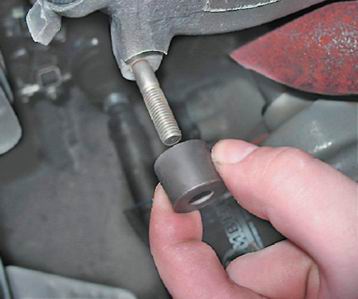

12. Снимаем правую штангу и дистанционную втулку со шпильки впускного трубопровода.

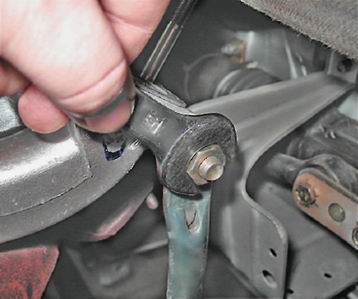

13. Ключом на 17 мм отворачиваем гайку верхнего крепления левой штанги и снимаем штангу.

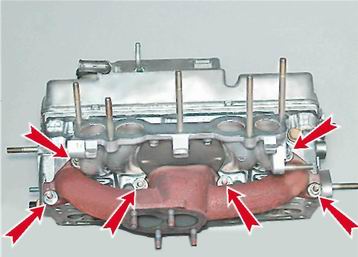

14. Ключом на 13 мм с удлинителем отворачиваем четыре гайки верхнего крепления и две гайки нижнего крепления впускного трубопровода и выпускного коллектора (для наглядности показано на снятой головке блока цилиндров).
15. Снимаем впускной трубопровод.

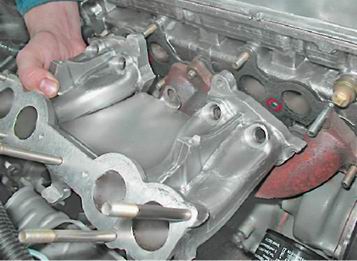

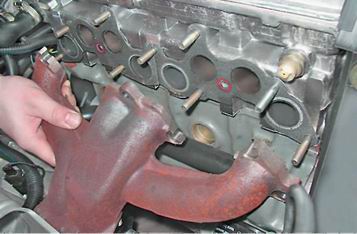

16. Снимаем выпускной коллектор.

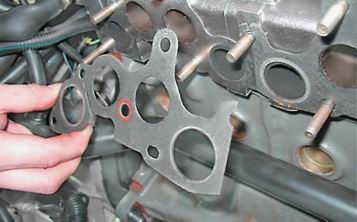

17. Снимаем со шпилек прокладку.
Замечание:

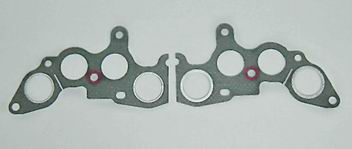

Прокладка состоит из двух частей.
Установка
Устанавливаем выпускной коллектор и впускной трубопровод в обратной последовательности, заменив прокладку новой.
