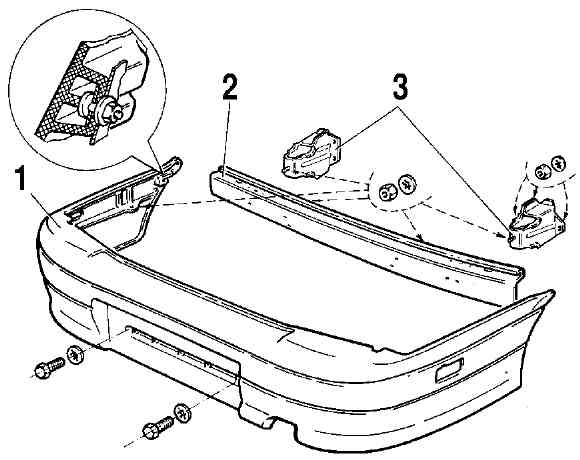

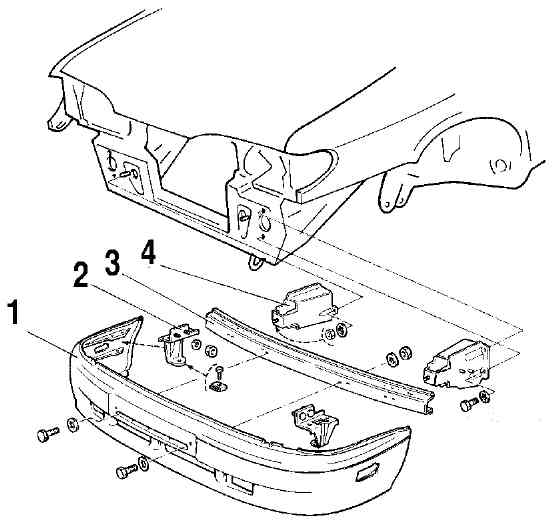

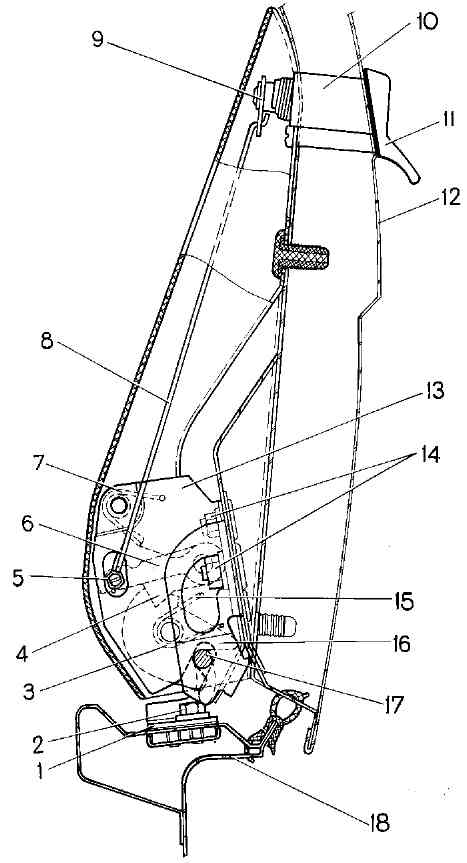

Капот, крышка багажника, бамперыСнятие и установка капота Рис. 8-19. Детали капота и замка: 1 - петля капота; 2 - буфера; 3 - капот; 4 - крючок; 5 - пружина крючка; 6 - ось крючка; 7 - штырь; 8 - пружина замка; 9 - оболочка с тягой замка; 10 - ось рукоятки; 11 - рукоятка замка; 12- втулка оболочки тяги; 13 - оболочка с тягой замка; 14 - втулка упора капота Капот 3 (рис. 8-19) навешивается на петли 1 по заднему краю передка кузова. В передней части устанавливается замок капота с крючком 4, предохраняющим от открывания капота при движении автомобиля. В открытом положении капот удерживается металлическим упором 13. Привод замка тросовый с рукояткой 11 замка, расположенной внутри салона с левой стороны под панелью приборов. Для снятия капота отсоедините трубку омывателя ветрового стекла от тройника и электрические провода от подкапотной лампы. Отверните четыре болта крепления петель к капоту и снимите его с кузова. При установке капота перед окончательным затягиванием болтов крепления отрегулируйте его положение таким образом, чтобы он имел одинаковые зазоры с правым и левым крылом. Если замок ненадежно запирает капот, то ослабьте контргайку крепления штыря 7 и, смещая штырь за счет увеличенного отверстия в капоте, добейтесь его соосности с гнездом замка. Для обеспечения надежной блокировки штыря пружиной 8, а также ликвидации выступания или западания лицевой поверхности капота найдите нужное его положение, вращая штырь. После регулировки заверните контргайку. Снятие, установка и регулировка положения крышки багажника Рис. 8-20. Снятие крышки багажника: 1 - фиксатор; 2 - петля; 3 - замок; 4 - крышка багажника; 5 - болты крепления крышкиОткройте крышку багажника и отсоедините электрические провода. Отверните болты 5 (рис. 8-20) крепления крышки 4 к петлям 2 и снимите крышку багажника. При установке крышки багажника отрегулируйте ее положение в проеме кузова за счет увеличенных отверстий в петлях так, чтобы зазоры с кузовом были одинаковы. Крышка багажника должна легко отпираться и запираться. Если замок (рис. 8-21) крышки отпирается или запирается с усилием, то отрегулируйте положение замка, для чего: - очертите контуры корпуса замка и пластины 1 фиксатора 17; - ослабьте гайки 14 крепления замка и болты 2 фиксатора; - переместите корпус замка и фиксатор в новое положение; - слегка затяните гайки и болты, проверьте работу замка и окончательно закрепите замок.Рис. 8-21. Замок крышки багажника: 1 - пластина фиксатора; 2 - болт крепления фиксатора замка; 3 - пружина ротора; 4 - собачка замка; 5 - винт крепления тяги привода; 6 - рычаг; 7 - пружина собачки замка; 8 - тяга привода; 9 - поводок привода; 10 - привод замка; 11 - ручка привода замка; 12 - крышка багажника; 13 - замок крышки багажника; 14 - гайки крепления замка; 15 - пружина ротора; 16 - ротор замка; 17 - фиксатор замка; 18 - верхняя поперечина задка кузоваСнятие и установка бамперов Для снятия переднего бампера отсоедините электрические провода от противотуманных фонарей (устанавливаются на отдельных модификациях автомобилей). Передний бампер 1 (рис. 8-22) снимается с передка кузова в сборе с балкой 3 и кронштейнами, для этого отверните гайки крепления боковых 2 и передних 4 кронштейнов бампера. Выверните шесть винтов и снимите с бампера боковые кронштейны. Снимите номерной знак, вывернув два винта. Открутите два болта и отсоедините балку с передними кронштейнами от бампера. Осмотрите бампер, кронштейны, балку и, при необходимости, замените их. Рис. 8-22. Детали переднего бампера: 1 - облицовка бампера; 2 - боковой кронштейн; 3 - балка; 4 - передний кронштейнСборку и установку переднего бампера выполняйте в обратной последовательности. Перед снятием заднего бампера отсоедините электрические провода от фонаря освещения номерного знака. Задний бампер 1 (рис. 8-23) снимается с задка кузова в сборе с балкой 2 и кронштейнами 3. Открутите гайки бокового крепления бампера к кузову и гайки крепления кронштейнов и снимите бампер. Снимите с бампера номерной знак и отверните болты крепления балки. Отсоедините балку с кронштейнами от бампера. Осмотрите элементы бампера и крепежа, при обнаружении неисправности замените их. Рис. 8-23. Детали заднего бампера: 1 - облицовка бампера; 2 - балка; 3 - задний кронштейнСборку и установку заднего бампера производите в обратном порядке. |
||||
