Противокоррозионная защита кузоваКоррозии больше всего подвержены пустотелые профили кузова, днище, нижние части дверей и стоек, а также соединения деталей кузова, в том числе места точечной сварки. Наиболее быстро коррозия развивается в скрытых полостях и нижних частях кузова при попадании влаги, грязи, солей, кислот. В связи с этим в процессе эксплуатации автомобиля требуется дополнительная защита внутренних поверхностей и скрытых полостей кузова нанесением специальных противокоррозионных составов, а в соединениях деталей нанесением уплотнительных мастик. Применяемые материалы для противокоррозионной обработки указаны в таблице 8-1. Таблица 8-1. ПРОТИВОКОРРОЗИОННЫЕ СОСТАВЫ ДЛЯ ОБРАБОТКИ КУЗОВА
Автоконсерванты "Мовиль", "Мовиль-2" и "Мовиль-МЛ" используются для обработки скрытых полостей. Рекомендуется обрабатывать полости через каждые 1-1,5 года. Автоконсерванты допускают обработку поверхностей, ранее покрытых нигролом или другими маслами, а также ржавых поверхностей. Защитный смазочный материал НГМ-МЛ применяется для обработки скрытых полостей. Этим материалом обработаны скрытые полости новых автомобилей. Защитное пленочное покрытие НГ-216Б используется для покрытия частей автомобиля под кузовом. Мастика противошумная битумная БПМ-1 применяется для зашиты от коррозии днища кузова и для уменьшения шума. Толщина покрытия 1,0-1,5 мм. Пластизоль Д-11А используется для зашиты днища кузова от коррозии, от абразивного износа и для шумоизоляции. Толщина покрытия 1,0-1,2 мм. Пластизолем Д-НА обработаны днища новых автомобилей. Пластизоль Д-4А применяется для герметизации сварных швов. Невысыхающая мастика 51-Г-7 используется для герметизации сочленений кузова. Во внутренние полости противокоррозионное вещество напыляется способом воздушного и безвоздушного распыления. При воздушном распылении требуется сжатый воздух с давлением 0,5-0,8 МПа (5-8 кгс/см2), пистолет-краскораспылитель с бачком, шланги и удлинительные насадки для пистолета. Лучшее качество покрытия достигается при безвоздушном распылении под давлением 4-12 МПа (40-120 кгс/см2), которое позволяет распылять материалы значительной вязкости. Подготовка и противокоррозионная обработка скрытых полостей Ввиду применения сложного технологического оборудования и необходимости высококачественного выполнения работ обработку скрытых полостей рекомендуется выполнять только на станциях технического обслуживания автомобилей. Перед началом работ установите автомобиль на подъемник, снимите детали и обивку, препятствующие доступу в скрытые полости. Промойте водой, нагретой до температуры 0-50°С ,через технологические и дренажные отверстия скрытые полости (таблица 8-2) и низ кузова до вытекания чистой воды. При этом опускные стекла дверей должны быть подняты. Удалите влагу, попавшую в салон и багажное отделение, продуйте сжатым воздухом все места нанесения противокоррозионных составов. Таблица 8-2. СКРЫТЫЕ ПОЛОСТИ, ОБРАБАТЫВАЕМЫЕ ПРОТИВОКОРРОЗИОННЫМИ СОСТАВАМИ

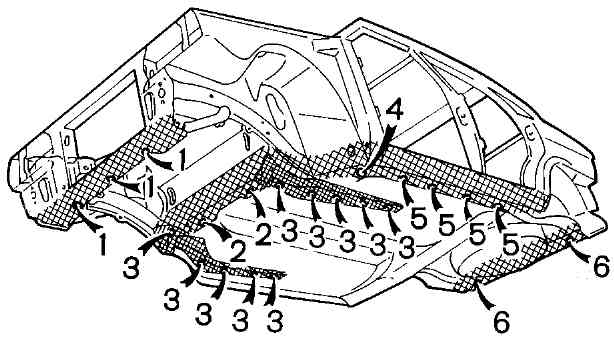

Перегоните автомобиль в камеру, поставьте на подъемник. Нанесите распылением противокоррозионный состав в места, показанные на рис. 8-8, 8-9, 8-10. Рис. 8-8. Скрытые полости кузова (вид спереди): 1 - средней поперечины пола; 2 - задней поперечины пола; 3 - задних лонжеронов пола; 4 - соединителей боковин и передка; 5 - карманов капота; 6 - верхних усилителей брызговиков; 7 - нижней поперечины рамки радиатора; 8 - передних усилителей брызговиков; 9 - передних лонжеронов; 10 - порогов полаРис. 8-9. Скрытые полости кузова (вид сзади): 1 - нижних поверхностей карманов дверей; 2 - порогов пола; 3 - передних соединителей порогов пола; 4 - полость между щитком передка и полом; 5 - полости передних лонжеронов пола; 6 - полости между брызговиками и усилителями передних стоек; 7 - полости между наружными и внутренними панелями боковин; 8 - задних лонжероновРис. 8-10. Скрытые полости кузова (вид снизу спереди): 1 - нижней поперечины рамки радиатора; 2 - полость между щитком передка и полом; 3 - передних лонжеронов пола; 4 - полость переднего соединителя порога пола; 5 - порогов пола; 6 - задней поперечины полаОпустите автомобиль с подъемника, очистите от загрязнений лицевые поверхности кузова ветошью, смоченной в уайт-спирите. Восстановление противокоррозионного и противошумного покрытия низа кузова и арок колес В процессе эксплуатации автомобиля покрытие на днище кузова подвергается воздействию гравия, песка, соли, влаги. В результате мастика и грунт повреждаются и стираются. Оголенный металл подвергается коррозии. При повреждениях покрытия пластизоля Д-11A без нарушения слоя грунта поврежденные участки очистите от грязи и на сухую поверхность безвоздушным распылением или кистью нанесите пластизоль. Просушите пластизоль при температуре 130°С в течение 30 мин. Допускается нанесение вместо пластизоля противошумной мастики БПМ-1, сушка которой может проходить в естественных условиях. Перед восстановлением покрытия установите автомобиль на подъемник, тщательно осмотрите низ кузова и выявите дефекты покрытия. Очистите от грязи низ кузова, удалите ржавчину шпателем, шкуркой или преобразователем ржавчины согласно инструкции. Обдуйте низ кузова сжатым воздухом. Установите автомобиль на подъемник в камеру для нанесения мастики и снимите колеса. Закройте барабаны и диски тормозов защитными кожухами, изолируйте плотной бумагой и клейкой лентой карданную передачу, глушители, тросы и другие места, не подлежащие обработке мастикой. Ветошью, смоченной в уайт-спирите, обезжирьте зачищенные до металла места. На зачищенные места нанесите распылением или кистью грунт ГФ-073 и выдержите 5-10 мин. Затем нанесите распылением или вручную (кистью или шпателем) мастику БПМ-1 на дефектные места слоем 1,0-1,5 мм. Перекрытие по старому слою покрытия (Д-11А) должно быть минимальным. В холодное время года мастику перед употреблением выдержать в теплом помещении до повышения температуры не ниже 20°С. В случае загустения мастики разбавьте ее ксилолом, но не более 3%. Лакокрасочное покрытие очистите от загрязнений мастикой ветошью, смоченной в уайт-спирите. Просушите мастику при температуре 100-110°С в течение 30 мин. или при 18-28°С не менее 24 час. Герметизация кузова Герметизация обеспечивается применением резиновых уплотнителей (рис. 8-11), клеев, уплотнительных мастик, резиновых пробок, закрывающих технологические отверстия, и тщательной подгонкой сопрягаемых деталей. Снимая и устанавливая уплотнители с металлическими каркасами, не допускайте смятия каркаса и образования гофр на уплотнителях. Рис. 8-11. Резиновые уплотнители кузова: 1 и 3 - уплотнители ветрового стекла; 2 - уплотнитель капота; 4 - уплотнитель желобка опускного стекла; 5 - уплотнитель проема передней двери; 6 - уплотнитель заднего стекла; 7 - уплотнитель багажника; 8 - уплотнитель заднего бокового стекла; 9 - уплотнитель направляющего желобка опускного стекла; 10 - нижний уплотнитель опускного стеклаСварные швы не дают полной герметичности соединений деталей, поэтому они являются очагами коррозии. От попадания влаги и грязи сварные швы загерметизированы пластизолем Д-4А. После замены отдельных деталей кузова промажьте сварные швы с обеих сторон пластизолем Д-4А и нанесите невысыхающую мастику типа 51-Г-7 в угловые стыки и зазоры, показанные на рис. 8-12. Рис. 8-12. Стыки, на которые наносится невысыхающая уплотнительная мастика |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
