Панель приборов, сиденья
Панель приборов (рис. 8-27) состоит из самой панели 1, накладки 2 и щитка 8 с консолью. Панель и щиток изготовлены из пластмассы толщиной 3 мм. Накладка панели приборов армирована металлическим каркасом и имеет энергопоглощающий слой из пенополиуретана.

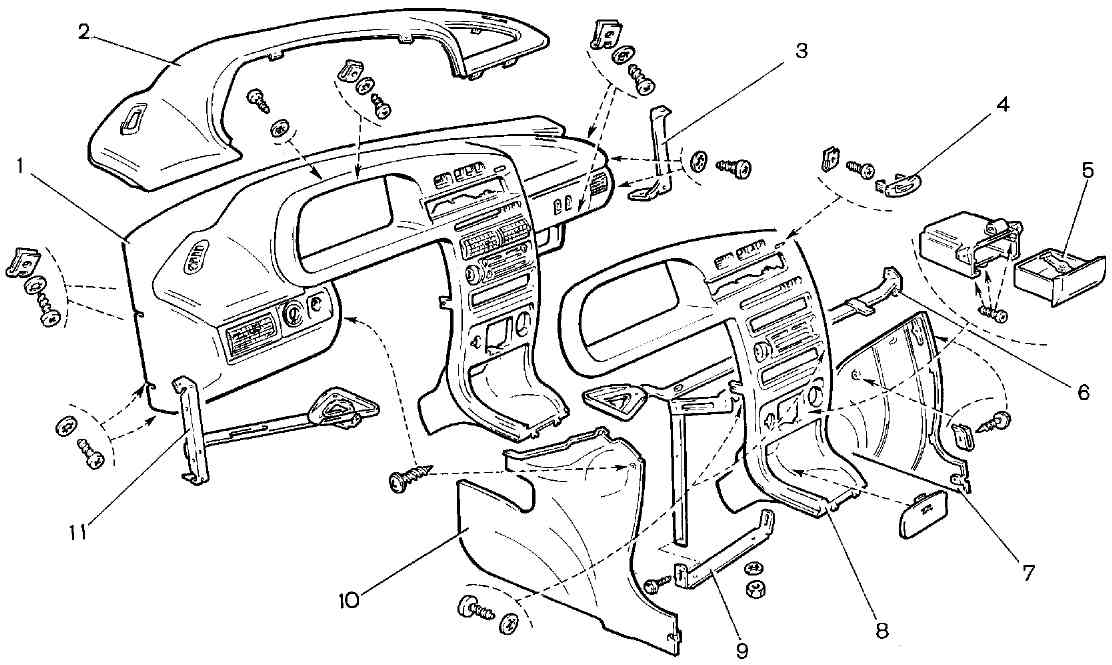

Рис. 8-27. Панель приборов и ее принадлежности:
1 - панель приборов; 2 - накладка панели приборов; 3 - кронштейн; 4 - заглушка; 5 - пепельница; 6 - поперечина правая; 7 - экран консоли правый; 8 - щиток панели приборов; 9 - кронштейн центральный; 10 - экран консоли левый; 11 - поперечина леваяСнятие и установка панели приборов
Для снятия панели приборов отсоедините провод "массы" от аккумуляторной батареи. Выверните винты крепления и снимите облицовочный кожух вала рулевого управления и выключатель зажигания, отсоединив от него провода. Снимите рукоятки с рычагов управления отопителем и рукоятку гидрокорректора фар.
Выкрутите винты и отсоедините от консоли щитка экраны - левый 10 и правый 7. Открутите винты крепления комбинации приборов к панели, крепления щитка к поперечине 6. Выньте декоративную заглушку 4 и выверните винт крепления щитка к панели приборов. Снимите щиток панели приборов в сборе с прикуривателем, выключателями освещения приборов, аварийной сигнализации, противотуманных фонарей и обогрева заднего стекла. Отсоедините электрические провода.
Снимите панель приборов 1 в сборе с накладкой 2, вывернув четыре винта крепления ее к кронштейнам 3 и 11.
При необходимости выверните винты и снимите накладку панели приборов, а также воздухопроводы и сопла отопления и вентиляции салона.
Установку панели приборов производите в обратном порядке.
Снятие и установка сидений
Устройство передних сидений показано на рисунках 8-28, 8-29 и 8-30.

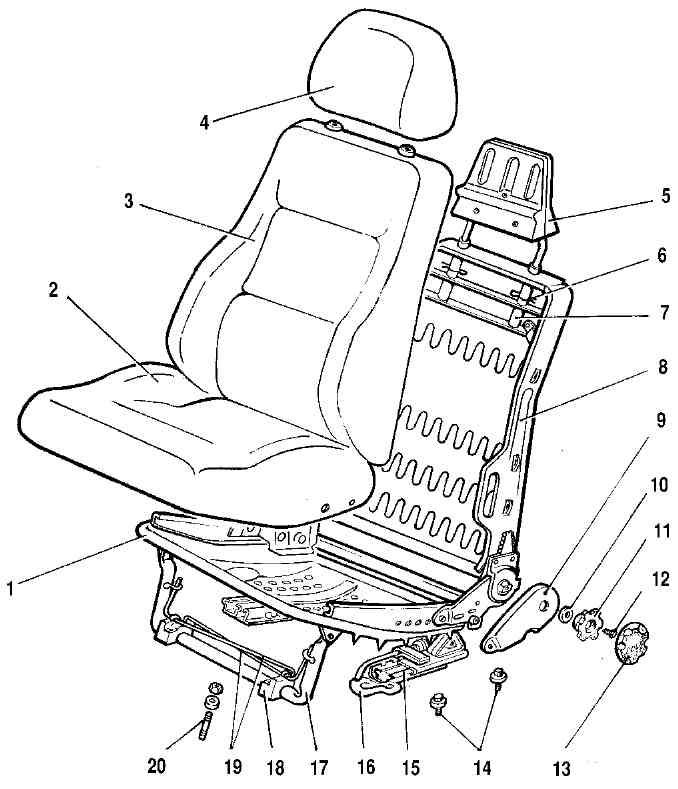

Рис. 8-28. Переднее сиденье:
1 - основание подушки; 2 - подушка; 3 - спинка; 4 - подголовник; 5 - каркас подголовника; 6 - шплинт; 7 - направляющая подголовника; 8 - основание спинки; 9 - облицовка механизма регулирования наклона спинки; 10 - прокладка; 11 - держатель ручки механизма регулирования наклона спинки; 12 - болт крепления держателя; 13 - ручка механизма регулирования наклона спинки; 14 - болты крепления салазок; 15 - направляющая салазок; 16 - ручка механизма передвижения; 17 - стойка основания; 18 - передний кронштейн; 19 - торсионы; 20 - шпилька крепления кронштейна
Рис. 8-29. Салазки переднего сиденья:
1 - фиксатор механизма передвижения внутренних салазок; 2 и 9 - ползуны; 3 - ось защелки внутренних салазок; 4 - пружина защелки; 5 - скобы; 6 - защелка внутренних салазок; 7 - тяга защелки; 8 - кронштейны защелки наружных салазок; 10 - ролик; 11 - направляющая наружных салазок; 12 - стержень ручки механизма передвижения; 13 - ручка механизма передвижения

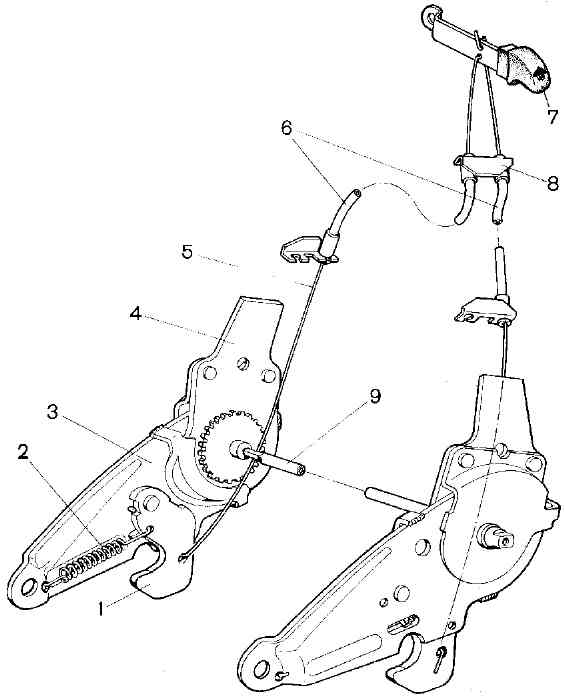

Рис. 8-30. Механизмы регулирования наклона спинки и откидывания спинки переднего сиденья:
1 - крючок; 2 - пружина крючка; 3 - нижнее звено механизма регулирования наклона спинки; 4 - верхнее звено механизма регулирования наклона спинки; 5 - тяга механизма откидывания спинки; 6 - оболочки тяг; 7 - ручка рычага механизма откидывания спинки; 8 - кронштейн; 9 - синхронизаторПередние сиденья. Для снятия сиденья передвиньте его в крайнее переднее положение и снимите торсионы 19 (см. рис. 8-28). Сдвиньте сиденье в крайнее заднее положение, отверните гайки шпилек 20 крепления кронштейнов 18 и снимите кронштейны. Поднимите сиденье за переднюю часть и выверните передние болты 14 крепления салазок к кузову. Затем передвиньте сиденье без перекосов до отказа вперед, выверните задние болты крепления салазок и снимите сиденье в сборе с салазками.
Установку сиденья выполняйте в обратном порядке.
Заднее сиденье. Выверните два болта крепления петель подушки и выньте ее из салона. Передвиньте рукоятку привода замков спинки вправо (если смотреть по ходу автомобиля) и освободите спинку сиденья. Выверните два болта крепления петель и снимите спинку в сборе с ковром багажного отделения.
Устанавливайте заднее сиденье в обратном порядке.
